How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

চীন উচ্চ মানের বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP2-J

I. মূল শক্তি

ভ্যাকুয়াম সাকশন হল চারটি মূল সুবিধা সহ শিল্প অটোমেশনে "নমনীয় উপলব্ধি" এর জন্য একটি মূল সমাধান: অ-ক্ষতিকর আঁকড়ে ধরা, মাল্টি-মেটেরিয়াল/অনিয়মিত ওয়ার্কপিসগুলির সাথে অভিযোজনযোগ্যতা, পরিষ্কার এবং পরিবেশগত সুরক্ষা এবং নমনীয় অপারেশন। এটি ওয়ার্কপিসের বিভিন্ন শিল্প বৈশিষ্ট্যের সাথে খাপ খাইয়ে নেওয়া যেতে পারে (পাতলা/ঘন, স্পষ্টতা/মোটা, স্যানিটারি/মান)।

২. শিল্প দ্বারা অ্যাপ্লিকেশন নিষ্কাশন

উঃ ঔষধ ও চিকিৎসা শিল্প

A.1: মূল প্রয়োজনীয়তা:পরিষ্কার এবং দূষণ-মুক্ত (FDA/GMP অনুবর্তী), মৃদু এবং ক্ষতিকর নয়, এবং ক্রস-দূষণ প্রতিরোধ

A.2 মূল পরিস্থিতি:

1. ফার্মাসিউটিক্যাল প্যাকেজিং: ওষুধের বোতল / ফার্মাসিউটিক্যাল প্লেট / ইনফিউশন ব্যাগ পিকআপ (ফুড গ্রেড সিলিকন সাকশন কাপ, কোন কণা ঝরানো)

2. মেডিকেল ডিভাইস সমাবেশ: অস্ত্রোপচারের যন্ত্রপাতি/মেডিকেল ক্যাথেটার/প্রস্থেসিস হ্যান্ডলিং এর টুকরা (নিয়ন্ত্রিত নেতিবাচক চাপ, বিকৃতি সুরক্ষা)

3. জৈবিক পরীক্ষাগার: পেট্রি ডিশ/সেন্ট্রিফিউজ টিউব/রিএজেন্ট কার্ড স্থানান্তর (রাসায়নিক প্রতিরোধী, জীবাণুমুক্ত সামঞ্জস্যপূর্ণ)

B. ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর শিল্প

B.1 মূল প্রয়োজনীয়তা:অ্যান্টি-স্ট্যাটিক (10⁶-10¹¹Ω), নির্ভুল অবস্থান (ত্রুটি ≤0.01 মিমি), স্ক্র্যাচ প্রতিরোধের

B.2 মূল পরিস্থিতি:

1. চিপ/সেমিকন্ডাক্টর: ওয়েফার হ্যান্ডলিং, চিপ প্যাকেজিং (ছিদ্রযুক্ত সিরামিক/অ্যান্টি-স্ট্যাটিক সিলিকন সাকশন কাপ, ফেটে যাওয়া প্রতিরোধের জন্য অভিন্ন নেতিবাচক চাপ)

2. PCB/উপাদান: নমনীয় PCB, মাইক্রো কম্পোনেন্ট (0402 প্রতিরোধক) পৃষ্ঠ-মাউন্ট করা (পাতলা সিলিকন/জেল/মাইক্রো সাকশন কাপ কুঁচকে যাওয়া/ছিঁড়ে যাওয়া রোধ করতে)

3. ডিসপ্লে: LCD/OLED প্যানেল, টাচ গ্লাস গ্র্যাব (উচ্চ স্বচ্ছ উপাদান, কোন দাগ এবং স্ক্র্যাচ নেই)

C. অটোমোবাইল এবং অটো যন্ত্রাংশ শিল্প

C.1 মূল প্রয়োজনীয়তা:বড় সাকশন (একক সাকশন ডিস্ক ≥500N), মাল্টি-স্পেসিফিকেশন অ্যাডাপ্টেশন (ধাতু/প্লাস্টিক/গ্লাস), নন-স্লিপ

C.2 মূল পরিস্থিতি:

4. বডি ম্যানুফ্যাকচারিং: স্টিল প্লেট/ডোর ফ্রেম হ্যান্ডলিং ওয়েল্ডিং (বড় ব্যাসের রাবার/মাল্টি-সাকশন কাপ অ্যারে, অ্যান্টি-স্লিপ টেক্সচার)

5. গ্লাস / অভ্যন্তরীণ: উইন্ডস্ক্রিন ইনস্টলেশন, চামড়ার আসন পৃষ্ঠ স্থানান্তর (তাপমাত্রা প্রতিরোধী সিলিকন / স্পঞ্জ সাকশন কাপ, বিকৃতি সুরক্ষা)

6. যন্ত্রাংশ: ইঞ্জিন সিলিন্ডার বডি / গিয়ারবক্স হাউজিং গ্র্যাব (ভ্যাকুয়াম + মেকানিক্যাল লক, অ্যান্টি-ফল)

D. খাদ্য ও প্যাকেজিং শিল্প

D.1 মূল প্রয়োজনীয়তা:ফুড গ্রেড উপাদান (এফডিএ প্রত্যয়িত), পরিষ্কার করা সহজ, ক্রাশ প্রতিরোধী

D.2 মূল পরিস্থিতি:

1. খাদ্য হ্যান্ডলিং: বেকড পণ্য / তাজা মাংস / ফল বাছাই (কম সাকশন স্পঞ্জ সাকশন কাপ, গন্ধহীন এবং ধোয়া সহজ)

2. প্যাকেজিং অটোমেশন: প্যাকেজিং ব্যাগ খোলা, জীবাণুমুক্ত শক্ত কাগজ ছাঁচনির্মাণ (স্ট্যাটিক নির্মূল/মাল্টি-পয়েন্ট সাকশন, পাতলা/হার্ড প্যাকেজিংয়ের জন্য উপযুক্ত)

ই. লজিস্টিকস এবং গুদামজাতকরণ শিল্প

E.1 মূল প্রয়োজনীয়তা:দক্ষ অভিযোজন (মালের একাধিক স্পেসিফিকেশন), স্থিতিশীল চাপ, বিরোধী পতন

E.2 মূল পরিস্থিতি:

1. শক্ত কাগজ হ্যান্ডলিং: ই-কমার্স শক্ত কাগজ বাছাই (অ্যাডজাস্টেবল সাকশন অ্যারে, ভ্যাকুয়াম চাপ)

2. প্লেট/রোল: উড বোর্ড/প্লাস্টিক ফিল্ম রোল ট্রান্সফার (লং স্ট্রিপ/ক্যানুলার সাকশন কাপ, অফসেট প্রতিরোধের জন্য অভিন্ন শোষণ)

F. নতুন শক্তি এবং বিশেষ শিল্প

F.1 নতুন শক্তি (লিথিয়াম ব্যাটারি/পিভি):

1. লিথিয়াম ব্যাটারি প্লেট (অ্যান্টি-স্ট্যাটিক পোরাস সাকশন কাপ, অ্যান্টি-ডাস্ট), ফটোভোলটাইক গ্লাস (বড় সাকশন সিলিকন সাকশন কাপ, কোনও স্ক্র্যাচ নেই)

F.2 মুদ্রণ এবং কাগজ

1. কাগজ/মুদ্রিত পদার্থ ক্যাপচার (শোষক কাগজের উপাদান, ছিঁড়ে যাওয়া এবং কালি দূষণ রোধে সামান্য নেতিবাচক চাপ)

III. মূল অভিযোজন যুক্তির সারাংশ

ওয়ার্কপিস বৈশিষ্ট্য	পিপেট অভিযোজন প্রোগ্রাম	অনুরূপ শিল্প পরিস্থিতি
পাতলা / ভঙ্গুর / নির্ভুলতা	সিলিকন/সিরামিক উপাদান, মাইক্রো নেগেটিভ চাপ, মাইক্রো সাকশন অগ্রভাগ	ইলেকট্রনিক সেমিকন্ডাক্টর, ফার্মাসিউটিক্যালস
ভারী আইটেম / বড় আকার	রাবার উপাদান, বড় ব্যাসের স্তন্যপান কাপ, মাল্টি-সাকশন কাপ অ্যারে	অটোমোবাইল, লজিস্টিক প্যানেল
স্বাস্থ্য/দূষণ প্রতিরোধ	খাদ্য/মেডিকেল গ্রেড সিলিকন, কাঠামো পরিষ্কার করা সহজ	ওষুধ, খাবার
নরম / অনিয়মিত পৃষ্ঠতল	স্পঞ্জ উপাদান, বিকৃত স্তন্যপান কাপ	গাড়ির অভ্যন্তরীণ, খাবার
অ্যান্টিস্ট্যাটিক প্রয়োজনীয়তা	অ্যান্টিস্ট্যাটিক সিলিকন, আয়ন বায়ু সহায়তা করে	ইলেকট্রনিক সেমিকন্ডাক্টর

① ভ্যাকুয়াম ইনলেট দিক		⑦ ভ্যাকুয়াম ইনলেট	⑧ সংযোগ থ্রেড
টিএফ	উল্লম্ব	B5	A8
		B5	—
		B5 04 06	—
আরএফ	পার্শ্বীয়	04 06	B5
আরএফ	পার্শ্বীয়	04 06	A10

③ প্যাডের ধরন ② প্যাড ব্যাস(মিমি)		B06	B08	B10
③ প্যাডের ধরন ② প্যাড ব্যাস(মিমি)		ø6	ø8	ø10
MU	ফ্ল্যাট টাইপ	—	●	●
এমবি	বেলো	●	●	—

④উপাদান
N	এনবিআর
S	সিলিকন রাবার
U	ইউরেথেন রাবার
F	FKM
জিএন	পরিবাহী এনবিআর
জিএস	পরিবাহী সিলিকন রাবার

⑦ ভ্যাকুয়াম ইনলেট
B5	M5x0.8 (মহিলা)
04	ø4ওয়ান-টাচ ফিটিং
06	ø6 ওয়ান-টাচ ফিটিং

⑧ সংযোগ থ্রেড
A8	M8x1 (পুরুষ)
B5	M5x0.8 (মহিলা)
A10	M10x1 (পুরুষ)

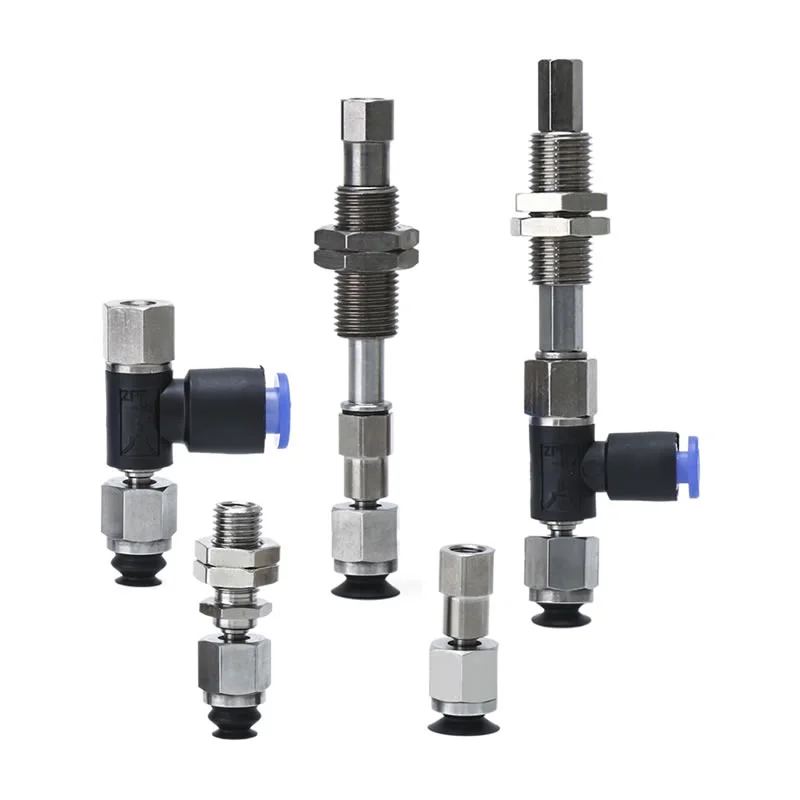

বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP2-J

বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP2-J

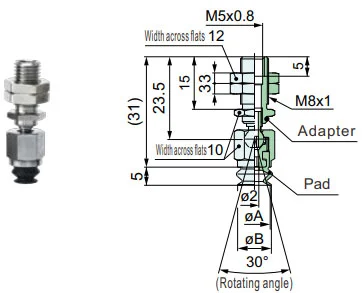

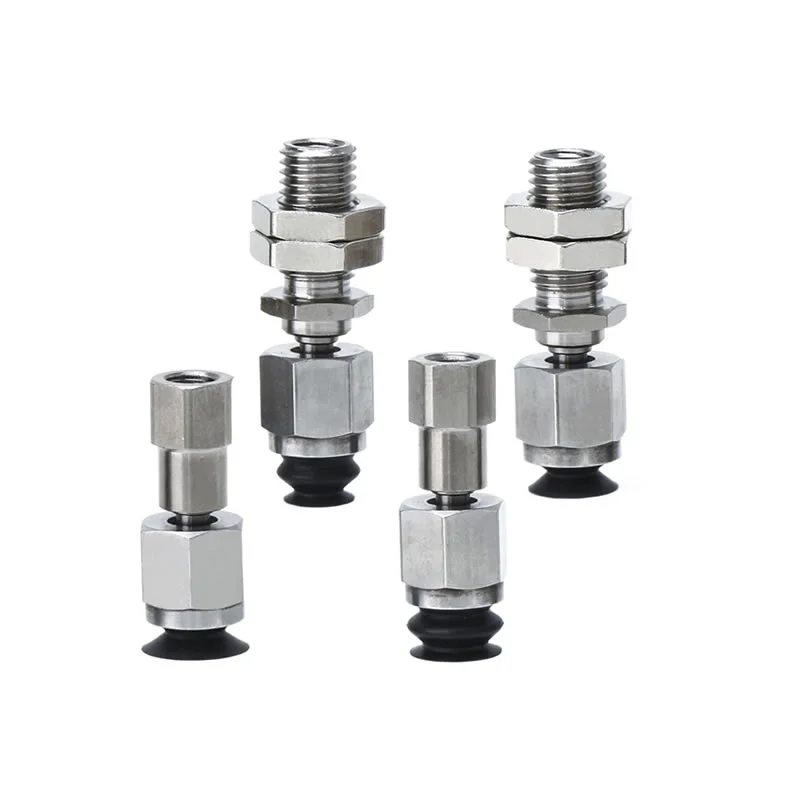

অ্যাডাপ্টার ভ্যাকুয়াম প্যাড সহ ZP2-TF সিরিজ বল জয়েন্ট টাইপ

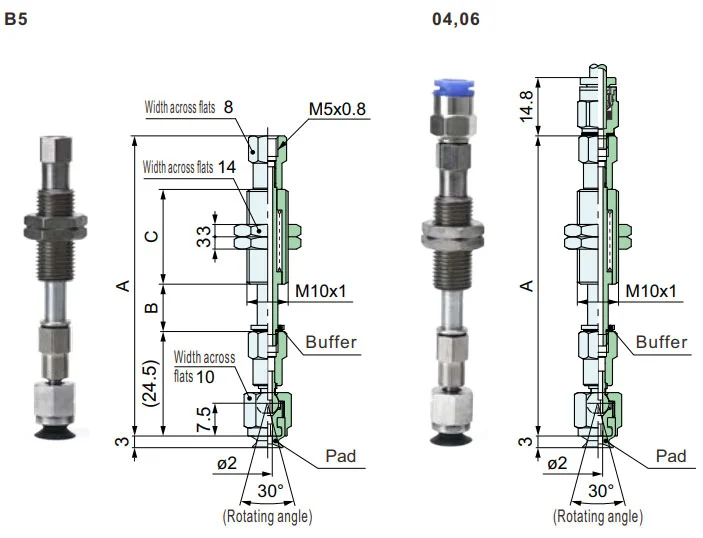

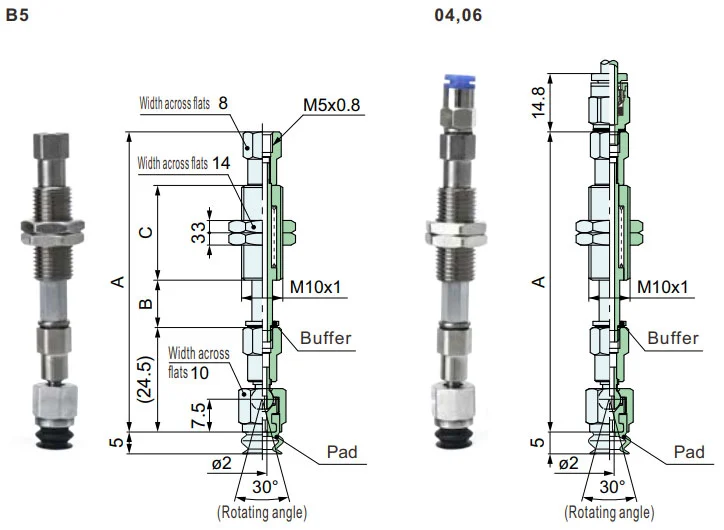

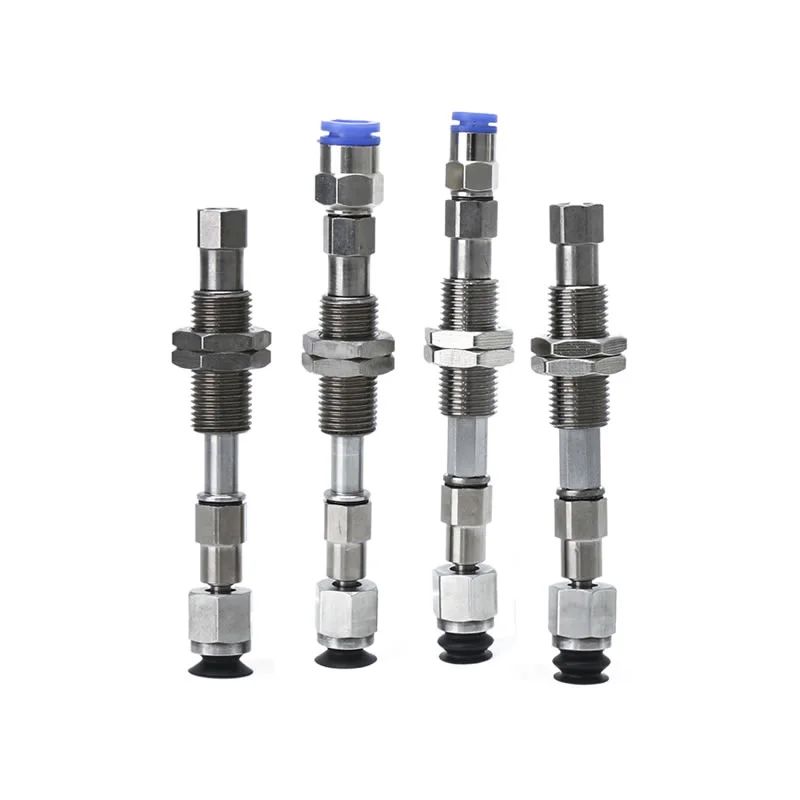

বাফার ভ্যাকুয়াম প্যাড সহ ZP2-TF সিরিজ বল জয়েন্ট টাইপ

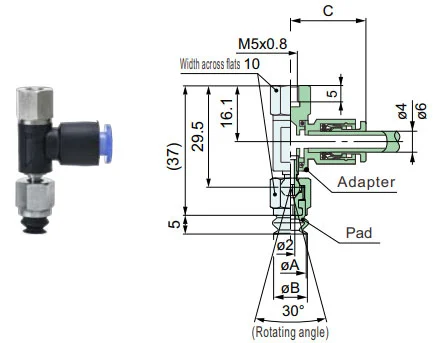

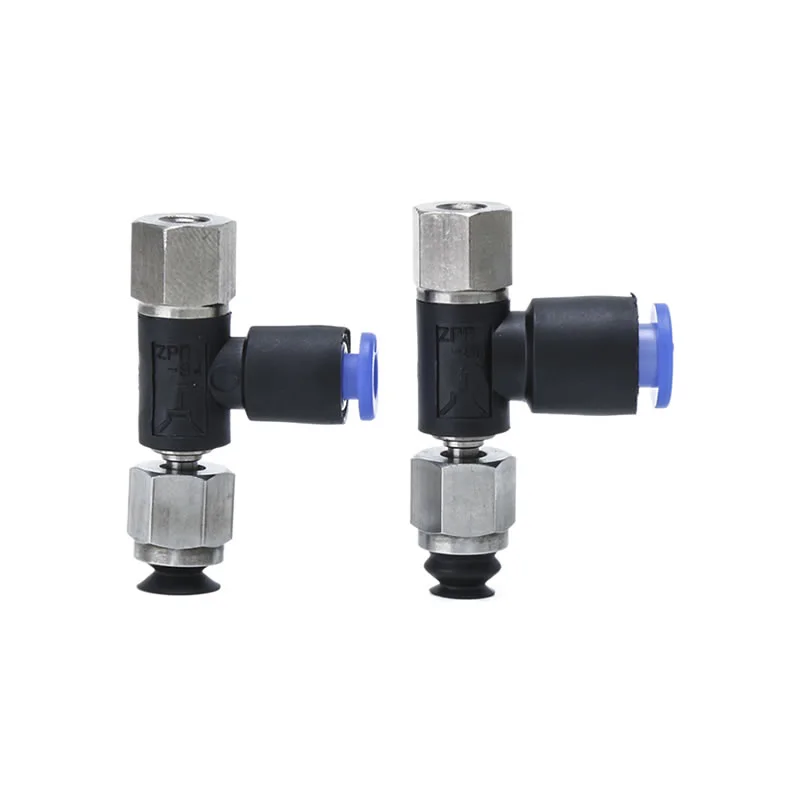

অ্যাডাপ্টার ভ্যাকুয়াম প্যাড সহ ZP2-আরএফ সিরিজ বল জয়েন্ট টাইপ

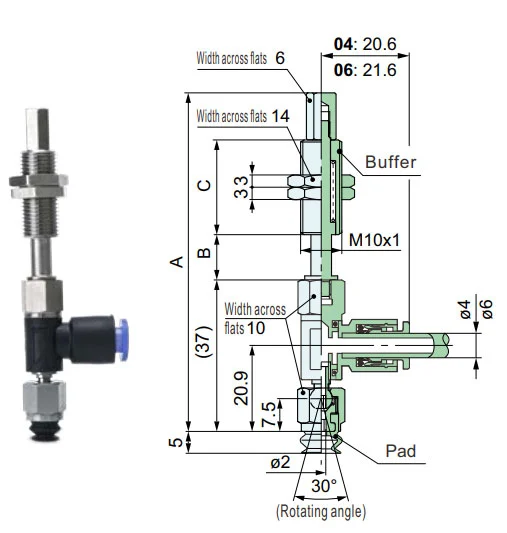

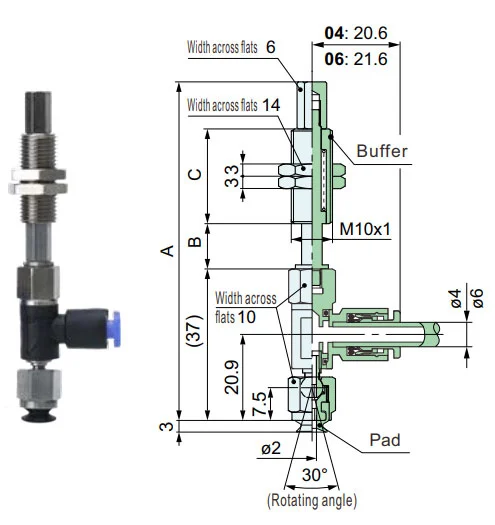

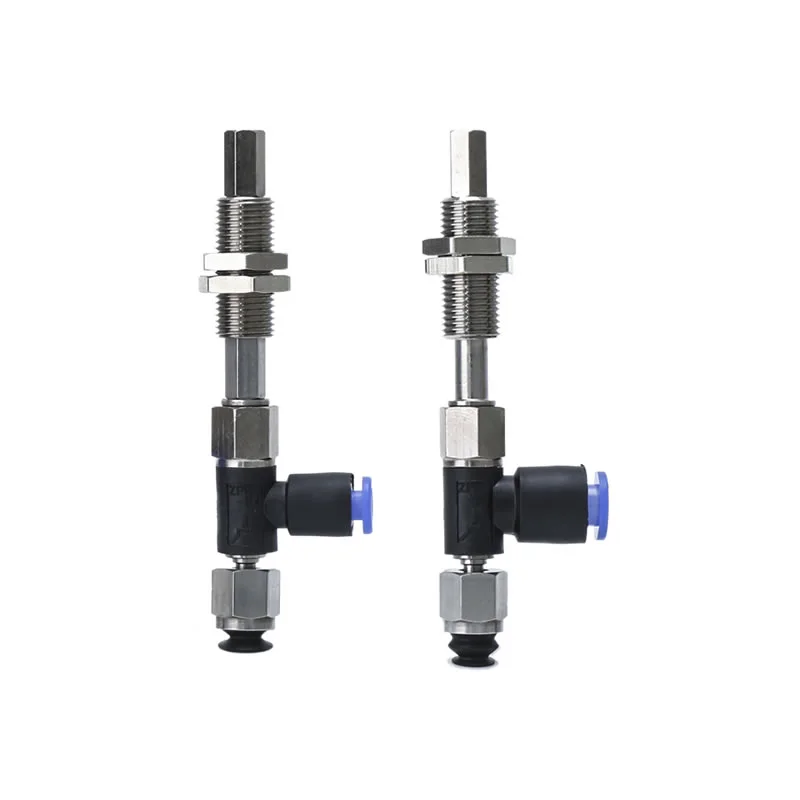

বাফার ভ্যাকুয়াম প্যাড সহ ZP2-RF সিরিজ বল জয়েন্ট টাইপ

মূল সুবিধা

খরচ-কার্যকর এবং নির্ভরযোগ্য সরবরাহ

নমনীয় বল জয়েন্ট ডিজাইন

জটিল অবস্থার মধ্যে উন্নত স্থিতিশীলতা

ঐচ্ছিক বাফার এবং বিরোধী ঘূর্ণন কাঠামো

একাধিক প্যাডের ধরন এবং আকার

সাধারণ অ্যাপ্লিকেশন

ইন্ডাস্ট্রিয়াল অটোমেশন

জটিল ওয়ার্কপিস হ্যান্ডলিং

কেন বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP2-J বেছে নিন?

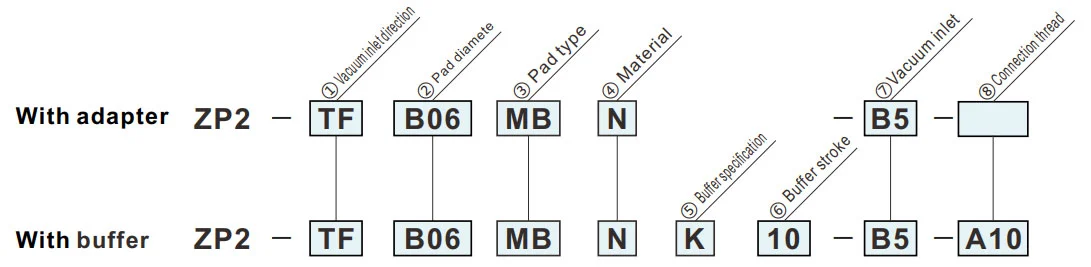

কিভাবে অর্ডার করবেন

B5

A8

B5

B5

04

06

04

06

B5

04

06

A10

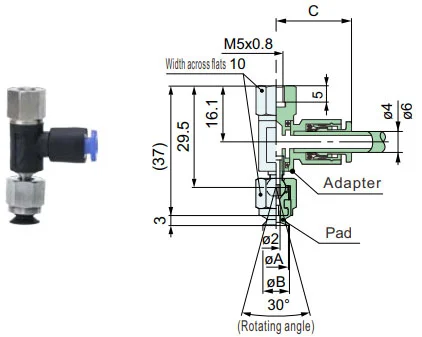

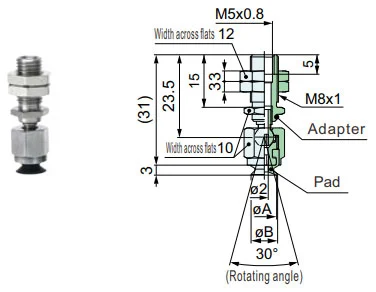

মাত্রা(মিমি)

প্যাড উপাদান এবং বৈশিষ্ট্য

বিভিন্ন শিল্প ক্ষেত্রে বায়ুসংক্রান্ত উপাদান (ভ্যাকুয়াম সাকশন কাপ) প্রয়োগের রূপরেখা

⑤বাফার স্পেসিফিকেশন
J	ঘূর্ণায়মান
K	অ-ঘূর্ণায়মান

⑥বাফার স্ট্রোক
10	10 মিমি
20	20 মিমি
30	30 মিমি
40	40 মিমি
50	50 মিমি
