ভ্যাকুয়াম সাকশন হল চারটি মূল সুবিধা সহ শিল্প অটোমেশনে "নমনীয় উপলব্ধি" এর জন্য একটি মূল সমাধান: অ-ক্ষতিকর আঁকড়ে ধরা, মাল্টি-মেটেরিয়াল/অনিয়মিত ওয়ার্কপিসগুলির সাথে অভিযোজনযোগ্যতা, পরিষ্কার এবং পরিবেশগত সুরক্ষা এবং নমনীয় অপারেশন। এটি ওয়ার্কপিসের বিভিন্ন শিল্প বৈশিষ্ট্যের সাথে খাপ খাইয়ে নেওয়া যেতে পারে (পাতলা/ঘন, স্পষ্টতা/মোটা, স্যানিটারি/মান)।

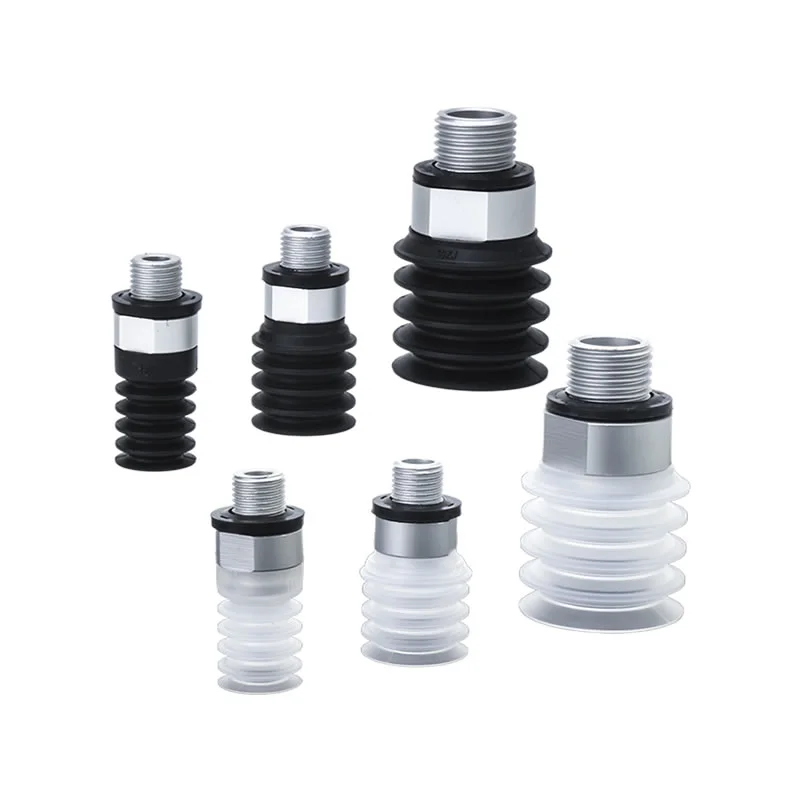

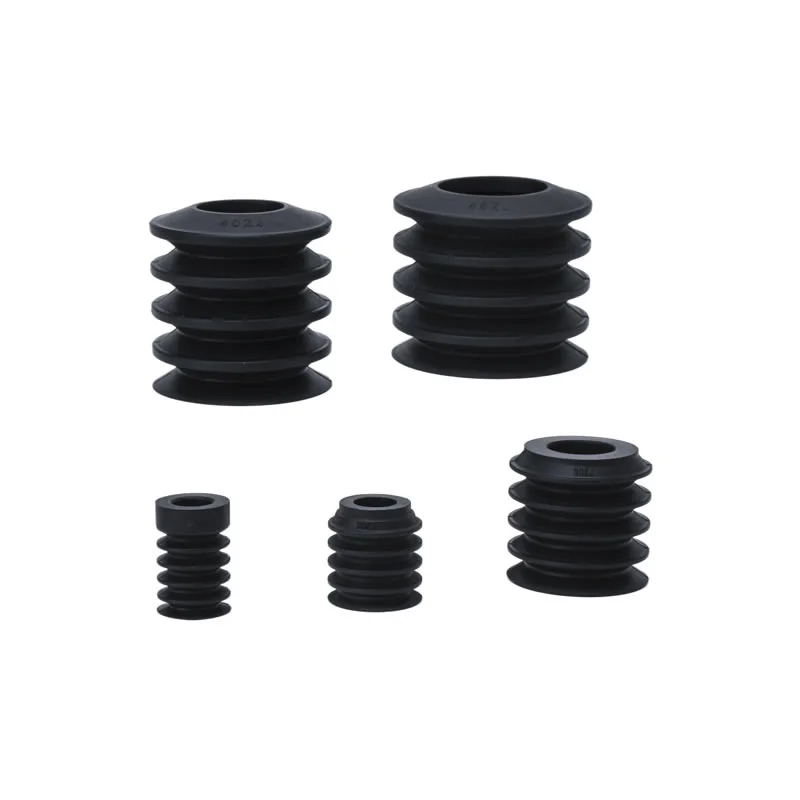

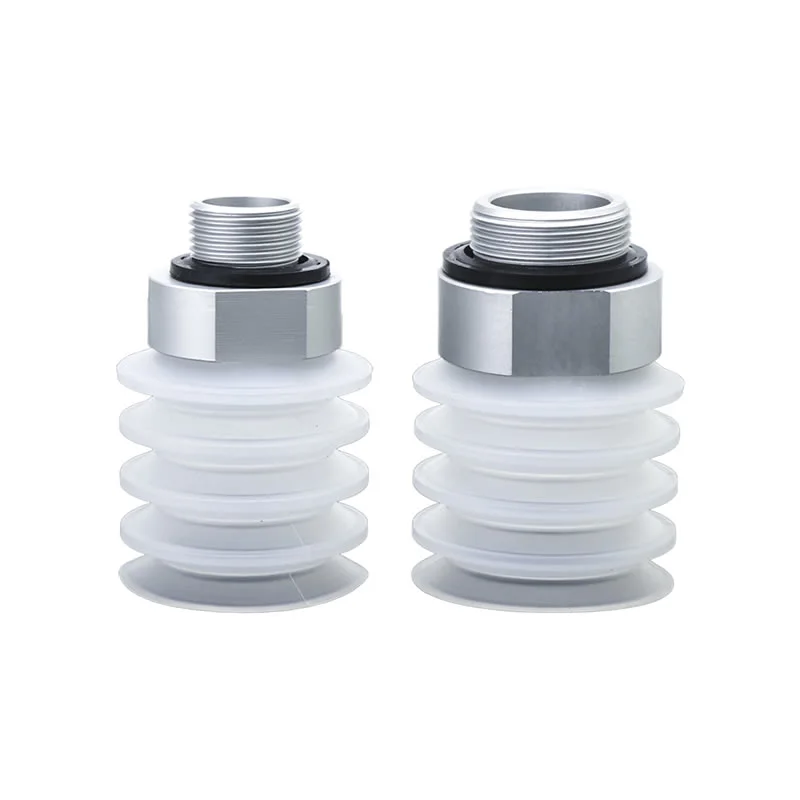

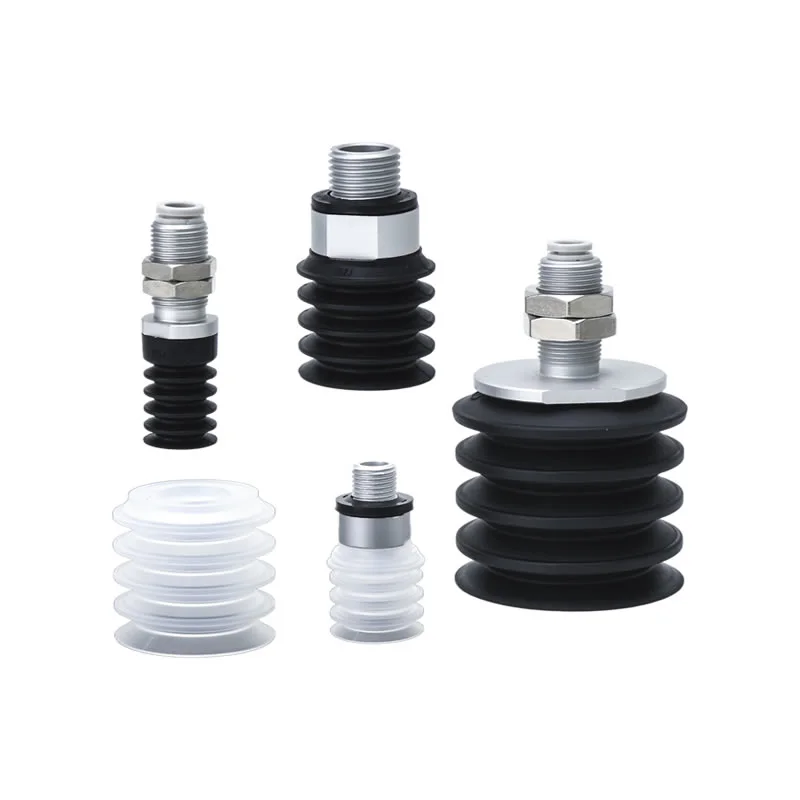

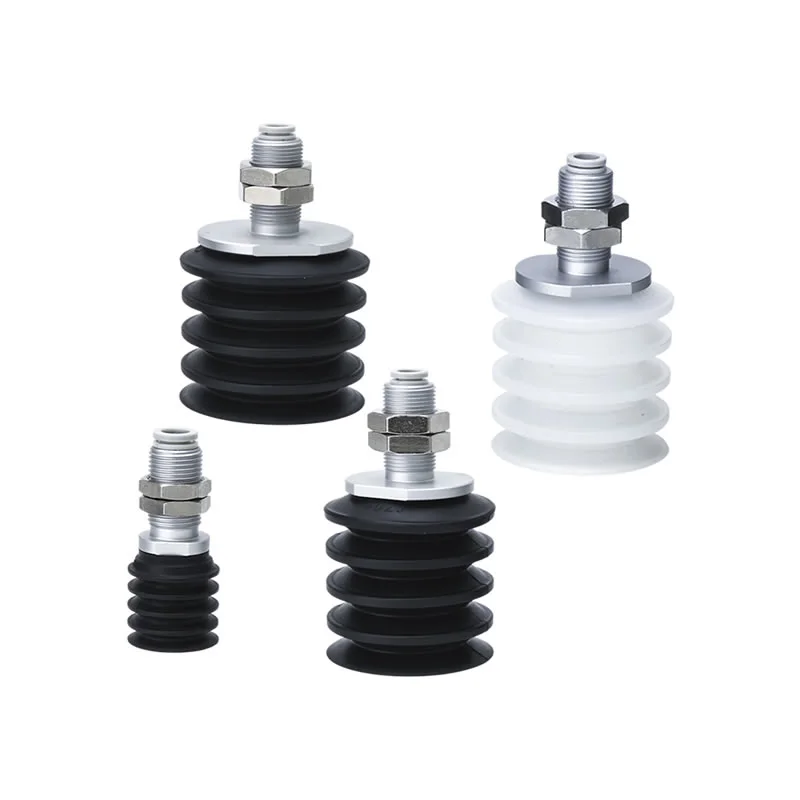

বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-ZJ
Commaelec ফ্যাক্টরির বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-ZJ শিল্প অটোমেশন অ্যাপ্লিকেশনগুলির জন্য একটি সমাধান প্রদান করে যা নির্ভরযোগ্য কর্মক্ষমতার সাথে খরচ-কার্যকারিতাকে একত্রিত করে। অ্যাকর্ডিয়ন বেলো ডিজাইন (φ2–φ6-এর জন্য 1.5-স্তর, φ15–φ46-এর জন্য 4.5-স্তর) অসম এবং কোণীয় পৃষ্ঠের সাথে খাপ খায়, অবস্থানের বিচ্যুতিকে ক্ষতিপূরণ দেয় এবং স্থিতিশীল স্তন্যপান নিশ্চিত করে। উচ্চ-মানের উপকরণ এবং পরিপক্ক ভ্যাকুয়াম প্রযুক্তি দিয়ে তৈরি, তারা শক্তিশালী আনুগত্য প্রদান করে এবং স্থিতিশীল সরবরাহের সাথে কাস্টমাইজড সমাধান সমর্থন করে।
ক্লিক করুন এবং নির্বাচন শুরু করুন
》পণ্যের তথ্যে ফিরে যান
বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-ZJ
ZP2 সিরিজ বেলোস ভ্যাকুয়াম প্যাড ইউনিট
অ্যাডাপ্টার বেলো ভ্যাকুয়াম প্যাড সহ ZP2-T সিরিজ
বর্ণনা
কিভাবে অর্ডার করবেন
স্পেসিফিকেশন / উপাদান
অ্যাপ্লিকেশন
সম্পদ
বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-ZJ এর সুবিধা
উচ্চ গতির হ্যান্ডলিং
হাই-সাইকেল পিক-এন্ড-প্লেস অপারেশনের সময় স্থিতিশীল স্তন্যপান নিশ্চিত করে স্বয়ংক্রিয় সিস্টেমে দ্রুত প্রতিক্রিয়ার জন্য ডিজাইন করা হয়েছে।
উচ্চতর অভিযোজনযোগ্যতা
নমনীয় বেলোর গঠন নির্ভরযোগ্য সিলিংয়ের জন্য সহজেই অমসৃণ, বাঁকা বা ঝুঁকে থাকা পৃষ্ঠের সাথে সামঞ্জস্যপূর্ণ।
কমপ্যাক্ট / স্পেস-সেভিং
অতিরিক্ত বাফারিং স্থানের প্রয়োজন নেই, এটি কমপ্যাক্ট সরঞ্জাম এবং ঘন বিন্যাসের জন্য আদর্শ করে তোলে।
উপাদান বৈচিত্র্য
এনবিআর, সিলিকন এবং বিভিন্ন তাপমাত্রা এবং কাজের পরিবেশের জন্য কাস্টমাইজড উপকরণে পাওয়া যায়।
মার্ক-মুক্ত বিকল্প
ঐচ্ছিক নন-মার্কিং উপকরণগুলি কাচ বা ইলেকট্রনিক উপাদানগুলির মতো সংবেদনশীল পৃষ্ঠকে রক্ষা করতে সাহায্য করে।
প্রশ্ন
ZJ শৈলী কি?
বেলোস ভ্যাকুয়াম সাকশন কাপ জেডপি২-জেডজে নমনীয়তা এবং স্থিতিশীলতার জন্য ডিজাইন করা একটি অ্যাকর্ডিয়ন (বেলো) কাঠামোর বৈশিষ্ট্য রয়েছে।
1.5-লেয়ার (φ2–φ6) এবং 4.5-লেয়ার (φ15–φ46) ডিজাইনে উপলব্ধ
অসম, বাঁকা, বা কাত পৃষ্ঠের সাথে খাপ খায়
পরিচালনার সময় উচ্চতা এবং কোণ বিচ্যুতির জন্য ক্ষতিপূরণ দেয়
কমপ্যাক্ট অটোমেশন সেটআপের জন্য আদর্শ অতিরিক্ত বাফার স্পেসের প্রয়োজনীয়তা দূর করে
কি উপকরণ পাওয়া যায়?
এনবিআর: সাধারণ ব্যবহারের জন্য সাশ্রয়ী এবং পরিধান-প্রতিরোধী
সিলিকন: উচ্চ-তাপমাত্রা এবং পরিষ্কার পরিবেশের জন্য উপযুক্ত
কাস্টমাইজ করা উপকরণ: ZP2-ZJ বেলোস ভ্যাকুয়াম সাকশন কাপ অ্যান্টি-স্ট্যাটিক ভেরিয়েন্ট বা নির্দিষ্ট শিল্পের প্রয়োজনীয়তা অনুসারে তৈরি বিশেষ যৌগিক উপকরণগুলিতে উপলব্ধ।
Commaelec সামঞ্জস্যপূর্ণ উপাদানের গুণমান নিশ্চিত করে এবং কাজের অবস্থার উপর ভিত্তি করে তৈরি করা সমাধান সমর্থন করে
সাধারণ অ্যাপ্লিকেশন কি?
রোবোটিক পিক-এন্ড-প্লেস সিস্টেম
অনিয়মিত বা কোণীয় ওয়ার্কপিস পরিচালনা করা
ইলেকট্রনিক্স, ছোট অংশ সমাবেশ, এবং নির্ভুল উত্পাদন
কমপ্যাক্ট অটোমেশন সরঞ্জাম যেখানে স্থান সীমিত
তারা কিভাবে কনফিগার করা হয়?
একাধিক মাপ: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
আবেদনের প্রয়োজনের উপর নির্ভর করে 1.5-স্তর বা 4.5-স্তরের বেলোর পছন্দ
বিভিন্ন মাউন্ট এবং ভ্যাকুয়াম সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
নির্দিষ্ট প্রকল্পের জন্য কাস্টমাইজড কনফিগারেশন সমর্থন করে

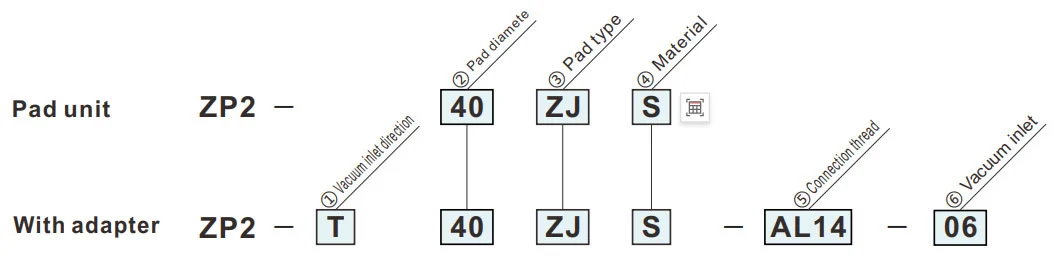

কিভাবে অর্ডার করবেন
- ব্যবহারের জন্য যেখানে বাফারের জন্য কোন স্থান নেই (বসন্ত প্রকার)।
- আনত শোষণ পৃষ্ঠ সঙ্গে কাজ টুকরা.
| ③প্যাড টাইপ | |
| জেডজে | বেলো (4.5-পর্যায়) |
| ④ উপাদান | |
| N | এনবিআর |
| S | সিলিকন রাবার |
| U | ইউরেথেন রাবার |
| F | FKM |
| জিএন | পরিবাহী এনবিআর |
| জিএস | পরিবাহী সিলিকন রাবার |
সবুজ প্রতীক কাস্টমাইজড মডেল.
| ① ভ্যাকুয়াম ইনলেট দিক |
⑤ ⑥
② প্যাড ব্যাস(মিমি)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | উল্লম্ব |
|
⑤ সংযোগ থ্রেড | পুরুষ থ্রেড | AL12 | M12 x1.0 | ● | ● | - | - | - |
| AL14 | M14 x1.0 | - | - | ● | ● | ● | |||||
| ⑥ ভ্যাকুয়াম ইনলেট | এক-টাচ ফিটিং | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
পুরুষ থ্রেড | A10 | M10 x1.0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1.5 | - | - | - | ● | - | |||||
| A30 | M30 x1.5 | - | - | - | - | ● | |||||
মাত্রা(মিমি)
সবুজ প্রতীক কাস্টমাইজড মডেল.
জেডজে
বেলো
| মডেল | øA | øB | øC | øD | øE | P | Y | |||
|
② প্যাড dia |
③ প্যাড প্রকার |
④ প্যাড উপাদান |
||||||||
| ZP2 | B15 | জেডজে |
N S U F জিএন জিএস |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
রেফার করার জন্য মডেল: ZP2-B15ZJS

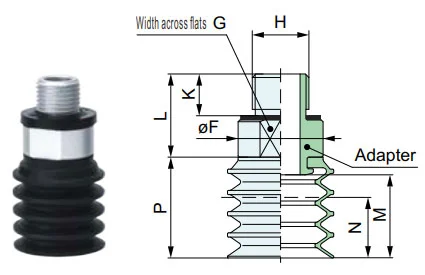

ZP2-T
উল্লম্ব
| মডেল | øF | G | H | K | L | M | N | P | অ্যাডাপ্টার | |||||
|
① ভ্যাকুয়াম ইনলেট দিক |
② প্যাড dia |
③ প্যাড প্রকার |
④ প্যাড উপাদান |
⑥ ভ্যাকুয়াম খাঁড়ি |
||||||||||
| ZP2 | T | B15 | জেডজে |
N S U F জিএন জিএস |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
রেফার করার জন্য মডেল: ZP2-TB15ZJS-A10

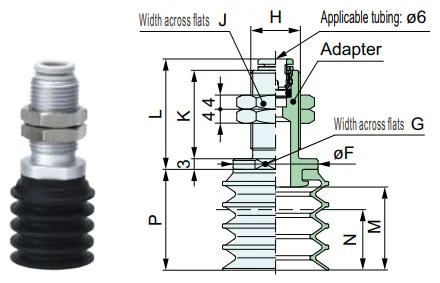

ZP2-T
উল্লম্ব
| মডেল | øF | G | H | J | K | L | M | N | P | অ্যাডাপ্টার | ||||||
|
① ভ্যাকুয়াম inletdirection |
② প্যাড dia |
③ প্যাড প্রকার |
④ প্যাড উপাদান |
⑤ সংযোগ থ্রেড |
⑥ ভ্যাকুয়াম খাঁড়ি |
|||||||||||
| ZP2 | T | B15 | জেডজে |
N S U F জিএন জিএস |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
রেফার করার জন্য মডেল: ZP2-TB30ZJS-AL14-06
প্যাড উপাদান এবং বৈশিষ্ট্য
⚪:সামান্য বা কোন প্রভাব নেই △:পরিস্থিতির উপর নির্ভর করে ব্যবহার করা যেতে পারে X:উপযুক্ত নয়
|
উপাদান
বৈশিষ্ট্য
|
প্রতীক | ডুরোমিটার HS (±5°) |
রঙ এর রাবার |
অপারেটিং তাপমাত্রা পরিসীমা (°সে) |
তেল প্রতিরোধ পেট্রল |
তেল প্রতিরোধ বেনজল |
বেস প্রতিরোধ |
এসিড প্রতিরোধ |
আবহাওয়াযোগ্যতা | ওজোন প্রতিরোধ |
ঘর্ষণ প্রতিরোধ |
জলরোধী | দ্রাবক প্রতিরোধ (বেনজিন, টলুইন) |
আবেদন |
| এনবিআর | N | 50 | কালো | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | সাধারণ কাজের স্থানান্তর, ঢেউতোলা বোর্ড, ব্যহ্যাবরণ প্লেট, আয়রন প্লেট এবং অন্যান্য |
| সিলিকন রাবার | S | 45 ~ 50 | সাদা | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | সেমিকন্ডাক্টর, ডাই-কাস্টিং থেকে সরানো, পাতলা কাজ, ফুড প্রসেসর |
| ইউরেথেন রাবার | U | 50 ~ 60 | বাদামী | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | ঢেউতোলা বোর্ড, আয়রন প্লেট, ব্যহ্যাবরণ প্লেট |
| FKM | F | 60 | কালো | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | রাসায়নিক কাজ |
| পরিবাহী এনবিআর | জিএন | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | সেমিকন্ডাক্টরের সাধারণ কাজ (স্ট্যাটিক ইলেক্ট্রিসিটি রেজিস্ট্যান্স) | |
| পরিবাহী সিলিকন rubbe | জিএস | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | সেমিকন্ডাক্টর (স্ট্যাটিক ইলেক্ট্রিসিটি) |
উপরোক্ত সারণী শুধুমাত্র বিষয় রাবার উপকরণ সাধারণ বৈশিষ্ট্য কভার. নীল প্রতীক কাস্টমাইজড মডেল।
বিভিন্ন শিল্প ক্ষেত্রে বায়ুসংক্রান্ত উপাদান (ভ্যাকুয়াম সাকশন কাপ) প্রয়োগের রূপরেখা
I. মূল শক্তি
২. শিল্প দ্বারা অ্যাপ্লিকেশন নিষ্কাশন
উঃ ঔষধ ও চিকিৎসা শিল্প
A.1: মূল প্রয়োজনীয়তা:পরিষ্কার এবং দূষণ-মুক্ত (FDA/GMP অনুবর্তী), মৃদু এবং ক্ষতিকর নয়, এবং ক্রস-দূষণ প্রতিরোধ
A.2 মূল পরিস্থিতি:
1. ফার্মাসিউটিক্যাল প্যাকেজিং: ওষুধের বোতল / ফার্মাসিউটিক্যাল প্লেট / ইনফিউশন ব্যাগ পিকআপ (ফুড গ্রেড সিলিকন সাকশন কাপ, কোন কণা ঝরানো)
2. মেডিকেল ডিভাইস সমাবেশ: অস্ত্রোপচারের যন্ত্রপাতি/মেডিকেল ক্যাথেটার/প্রস্থেসিস হ্যান্ডলিং এর টুকরা (নিয়ন্ত্রিত নেতিবাচক চাপ, বিকৃতি সুরক্ষা)
3. জৈবিক পরীক্ষাগার: পেট্রি ডিশ/সেন্ট্রিফিউজ টিউব/রিএজেন্ট কার্ড স্থানান্তর (রাসায়নিক প্রতিরোধী, জীবাণুমুক্ত সামঞ্জস্যপূর্ণ)
B. ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর শিল্প
B.1 মূল প্রয়োজনীয়তা:অ্যান্টি-স্ট্যাটিক (10⁶-10¹¹Ω), নির্ভুল অবস্থান (ত্রুটি ≤0.01 মিমি), স্ক্র্যাচ প্রতিরোধের
B.2 মূল পরিস্থিতি:
1. চিপ/সেমিকন্ডাক্টর: ওয়েফার হ্যান্ডলিং, চিপ প্যাকেজিং (ছিদ্রযুক্ত সিরামিক/অ্যান্টি-স্ট্যাটিক সিলিকন সাকশন কাপ, ফেটে যাওয়া প্রতিরোধের জন্য অভিন্ন নেতিবাচক চাপ)
2. PCB/উপাদান: নমনীয় PCB, মাইক্রো কম্পোনেন্ট (0402 প্রতিরোধক) পৃষ্ঠ-মাউন্ট করা (পাতলা সিলিকন/জেল/মাইক্রো সাকশন কাপ কুঁচকে যাওয়া/ছিঁড়ে যাওয়া রোধ করতে)
3. ডিসপ্লে: LCD/OLED প্যানেল, টাচ গ্লাস গ্র্যাব (উচ্চ স্বচ্ছ উপাদান, কোন দাগ এবং স্ক্র্যাচ নেই)
C. অটোমোবাইল এবং অটো যন্ত্রাংশ শিল্প
C.1 মূল প্রয়োজনীয়তা:বড় সাকশন (একক সাকশন ডিস্ক ≥500N), মাল্টি-স্পেসিফিকেশন অ্যাডাপ্টেশন (ধাতু/প্লাস্টিক/গ্লাস), নন-স্লিপ
C.2 মূল পরিস্থিতি:
4. বডি ম্যানুফ্যাকচারিং: স্টিল প্লেট/ডোর ফ্রেম হ্যান্ডলিং ওয়েল্ডিং (বড় ব্যাসের রাবার/মাল্টি-সাকশন কাপ অ্যারে, অ্যান্টি-স্লিপ টেক্সচার)
5. গ্লাস / অভ্যন্তরীণ: উইন্ডস্ক্রিন ইনস্টলেশন, চামড়ার আসন পৃষ্ঠ স্থানান্তর (তাপমাত্রা প্রতিরোধী সিলিকন / স্পঞ্জ সাকশন কাপ, বিকৃতি সুরক্ষা)
6. যন্ত্রাংশ: ইঞ্জিন সিলিন্ডার বডি / গিয়ারবক্স হাউজিং গ্র্যাব (ভ্যাকুয়াম + মেকানিক্যাল লক, অ্যান্টি-ফল)
D. খাদ্য ও প্যাকেজিং শিল্প
D.1 মূল প্রয়োজনীয়তা:ফুড গ্রেড উপাদান (এফডিএ প্রত্যয়িত), পরিষ্কার করা সহজ, ক্রাশ প্রতিরোধী
D.2 মূল পরিস্থিতি:
1. খাদ্য হ্যান্ডলিং: বেকড পণ্য / তাজা মাংস / ফল বাছাই (কম সাকশন স্পঞ্জ সাকশন কাপ, গন্ধহীন এবং ধোয়া সহজ)
2. প্যাকেজিং অটোমেশন: প্যাকেজিং ব্যাগ খোলা, জীবাণুমুক্ত শক্ত কাগজ ছাঁচনির্মাণ (স্ট্যাটিক নির্মূল/মাল্টি-পয়েন্ট সাকশন, পাতলা/হার্ড প্যাকেজিংয়ের জন্য উপযুক্ত)
ই. লজিস্টিকস এবং গুদামজাতকরণ শিল্প
E.1 মূল প্রয়োজনীয়তা:দক্ষ অভিযোজন (মালের একাধিক স্পেসিফিকেশন), স্থিতিশীল চাপ, বিরোধী পতন
E.2 মূল পরিস্থিতি:
1. শক্ত কাগজ হ্যান্ডলিং: ই-কমার্স শক্ত কাগজ বাছাই (অ্যাডজাস্টেবল সাকশন অ্যারে, ভ্যাকুয়াম চাপ)
2. প্লেট/রোল: উড বোর্ড/প্লাস্টিক ফিল্ম রোল ট্রান্সফার (লং স্ট্রিপ/ক্যানুলার সাকশন কাপ, অফসেট প্রতিরোধের জন্য অভিন্ন শোষণ)
F. নতুন শক্তি এবং বিশেষ শিল্প
F.1 নতুন শক্তি (লিথিয়াম ব্যাটারি/পিভি):
1. লিথিয়াম ব্যাটারি প্লেট (অ্যান্টি-স্ট্যাটিক পোরাস সাকশন কাপ, অ্যান্টি-ডাস্ট), ফটোভোলটাইক গ্লাস (বড় সাকশন সিলিকন সাকশন কাপ, কোনও স্ক্র্যাচ নেই)
F.2 মুদ্রণ এবং কাগজ
1. কাগজ/মুদ্রিত পদার্থ ক্যাপচার (শোষক কাগজের উপাদান, ছিঁড়ে যাওয়া এবং কালি দূষণ রোধে সামান্য নেতিবাচক চাপ)
III. মূল অভিযোজন যুক্তির সারাংশ
| ওয়ার্কপিস বৈশিষ্ট্য | পিপেট অভিযোজন প্রোগ্রাম | অনুরূপ শিল্প পরিস্থিতি |
| পাতলা / ভঙ্গুর / নির্ভুলতা | সিলিকন/সিরামিক উপাদান, মাইক্রো নেগেটিভ চাপ, মাইক্রো সাকশন অগ্রভাগ | ইলেকট্রনিক সেমিকন্ডাক্টর, ফার্মাসিউটিক্যালস |
| ভারী আইটেম / বড় আকার | রাবার উপাদান, বড় ব্যাসের স্তন্যপান কাপ, মাল্টি-সাকশন কাপ অ্যারে | অটোমোবাইল, লজিস্টিক প্যানেল |
| স্বাস্থ্য/দূষণ প্রতিরোধ | খাদ্য/মেডিকেল গ্রেড সিলিকন, কাঠামো পরিষ্কার করা সহজ | ওষুধ, খাবার |
| নরম / অনিয়মিত পৃষ্ঠতল | স্পঞ্জ উপাদান, বিকৃত স্তন্যপান কাপ | গাড়ির অভ্যন্তরীণ, খাবার |
| অ্যান্টিস্ট্যাটিক প্রয়োজনীয়তা | অ্যান্টিস্ট্যাটিক সিলিকন, আয়ন বায়ু সহায়তা করে | ইলেকট্রনিক সেমিকন্ডাক্টর |
