How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

চায়না বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-MB সরবরাহকারী

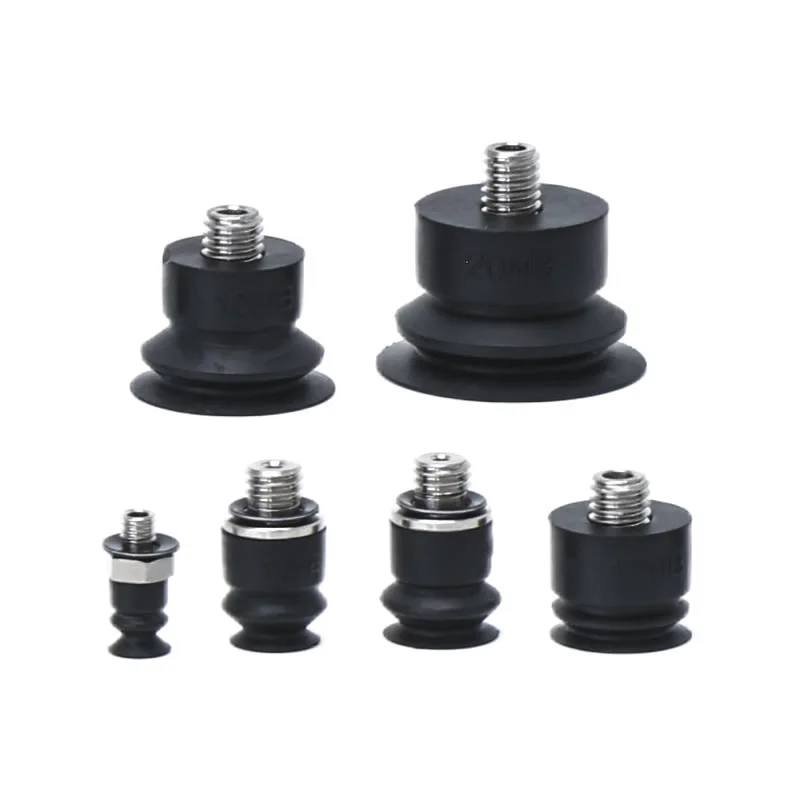

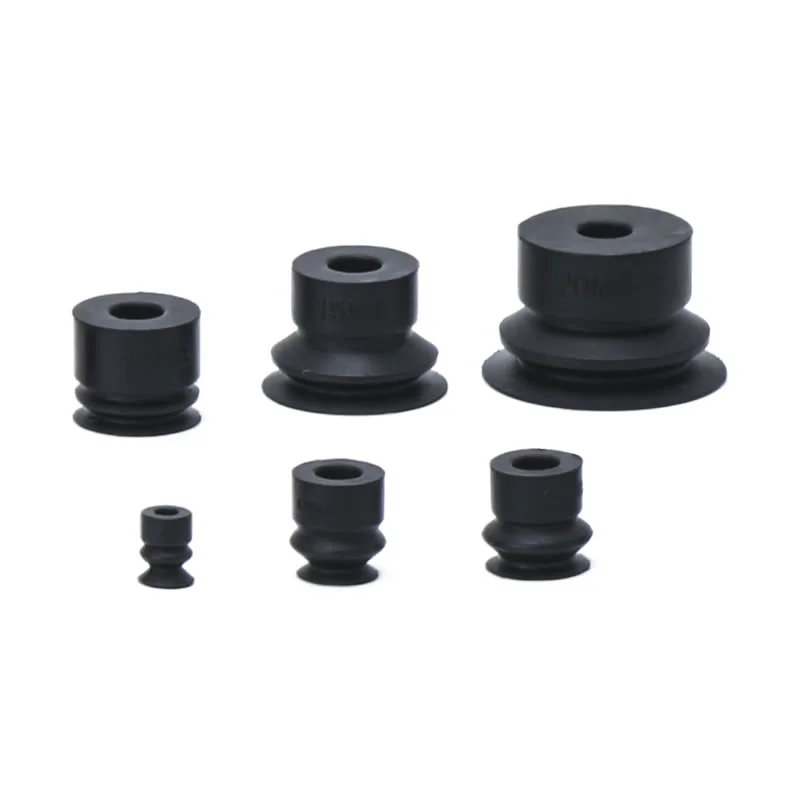

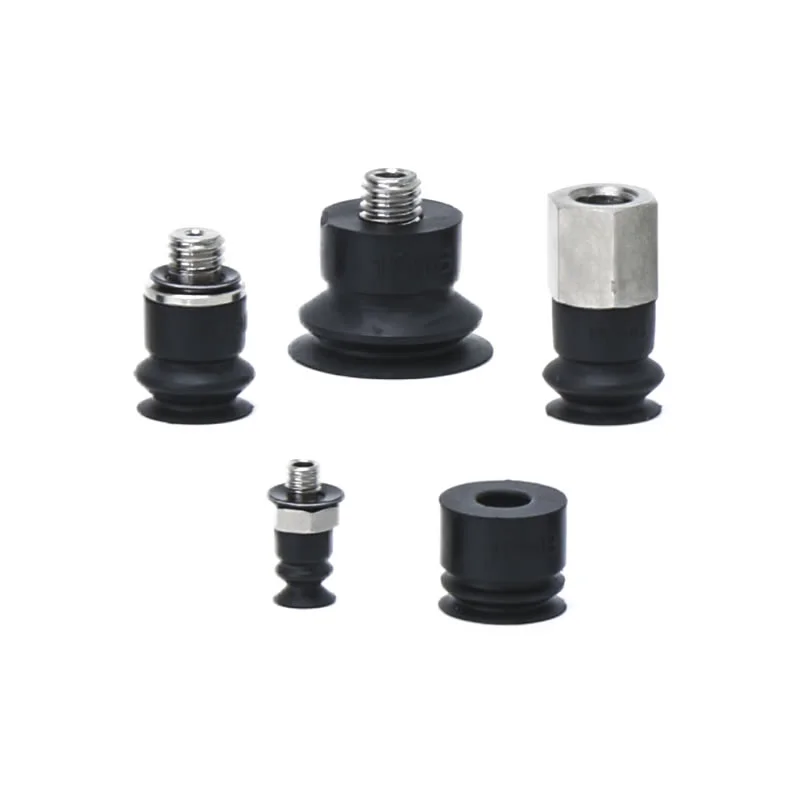

বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-MB

চীনের একটি নেতৃস্থানীয় প্রস্তুতকারক হিসাবে, আমাদের কারখানা বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-MB (ব্যাস ø4–20 মিমি) অফার করে যা বিশেষভাবে কাত বা গোলাকার ওয়ার্কপিসের জন্য ডিজাইন করা হয়েছে। আমরা একটি অনন্য ঢেউতোলা (অ্যাকর্ডিয়ন-স্টাইল) কাঠামো সমন্বিত সমাধান প্রদান করি যা অতিরিক্ত স্থানের প্রয়োজন ছাড়াই অন্তর্নির্মিত কুশনিং কার্যকারিতা সক্ষম করে। আমরা এনবিআর, সিলিকন এবং অ্যান্টি-স্ট্যাটিক উপকরণগুলিতে প্রস্তুত স্টক বজায় রাখি এবং M3/M5 থ্রেডেড ইন্টারফেস বিকল্পগুলি অফার করি।

মূল প্রযুক্তি

অনিয়মিত পৃষ্ঠের সাথে উচ্চ সামঞ্জস্যতা:অ্যাকর্ডিয়ন-স্টাইলের বেলোর কাঠামোর বৈশিষ্ট্যযুক্ত, বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-MB স্বয়ংক্রিয়ভাবে গোলাকার, বাঁকানো, বা অনিয়মিতভাবে আকৃতির ওয়ার্কপিস পৃষ্ঠের সাথে খাপ খায় এবং একটি নিরাপদ এবং স্থিতিশীল গ্রিপিং প্রক্রিয়া নিশ্চিত করে।

ইন্টিগ্রেটেড কুশনিং ডিজাইন:pleated গঠন অন্তর্নিহিত শারীরিক স্থিতিস্থাপকতা প্রদান করে, কার্যকরভাবে অতিরিক্ত স্প্রিং-লোডেড বাফার মাউন্টের প্রয়োজন ছাড়াই যোগাযোগের প্রভাবকে শোষণ করে- যার ফলে উল্লেখযোগ্যভাবে ইনস্টলেশন স্থান সংরক্ষণ করা হয়।

যথার্থ ক্ষুদ্রকরণ অ্যাপ্লিকেশন:ছোট, নির্ভুল উপাদানের জন্য বিশেষভাবে প্রকৌশলী; ইলেকট্রনিক্স ম্যানুফ্যাকচারিং, প্রিসিশন অ্যাসেম্বলি এবং কমপ্যাক্ট অটোমেশন সিস্টেমে মাইক্রো-পার্টস পরিচালনার জন্য একটি মূল সমাধান হিসাবে কাজ করে।

বহু-শিল্প প্রযোজ্যতা:ক্ষুদ্রাকৃতির গোলাকার ইলেকট্রনিক উপাদান, অনিয়মিত ধাতব অংশ, এবং প্লাস্টিকের ফিটিংগুলি আঁকড়ে ধরার জন্য ব্যাপকভাবে ব্যবহৃত হয়; ছোট আকারের রোবোটিক সিস্টেম এবং নির্ভুল প্যাকেজিং সরঞ্জামগুলিতে নির্বিঘ্নে সংহত করে।

কমপ্যাক্ট স্থান অভিযোজন:কোন অতিরিক্ত বাফার (স্প্রিং-টাইপ) ইনস্টলেশন স্থান প্রয়োজন হয় না. সমন্বিত কাঠামোটি স্থান-সীমাবদ্ধ অটোমেশন সরঞ্জাম বা রোবোটিক আর্ম টিপসের জন্য ডিজাইন করা হয়েছে, যা বিভিন্ন কমপ্যাক্ট উত্পাদন লাইনে বিরামবিহীন একীকরণ সক্ষম করে।

মূল স্পেসিফিকেশন:ব্যাসের বিকল্প: বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-MB এর স্যান্ডব্লাস্টেড সিরিজ φ4mm, φ6mm, φ8mm, φ10mm, φ15mm, এবং φ20mm সহ একাধিক স্ট্যান্ডার্ড ব্যাসে উপলব্ধ।

উপাদান নির্বাচন:নাইট্রিল রাবার (NBR, মডেল উপাধিতে 'N' সহ), সিলিকন রাবার ('S' চিহ্নিত), পলিউরেথেন রাবার, সেইসাথে পরিবাহী নাইট্রিল রাবার এবং পরিবাহী সিলিকন রাবার ('GS' চিহ্নিত) এর মতো বিশেষ উপকরণ সহ বিভিন্ন অপারেশনাল প্রয়োজনীয়তা পূরণের জন্য বিস্তৃত উপকরণ উপলব্ধ। এই উপকরণগুলি অ্যান্টি-স্ট্যাটিক বৈশিষ্ট্য এবং নির্দিষ্ট রাসায়নিক পরিবেশের প্রতিরোধের জন্য ডিজাইন করা হয়েছে।

সংযোগ বিকল্প:একাধিক থ্রেডযুক্ত সংযোগ উপলব্ধ, যার মধ্যে রয়েছে M3×0.5 বাহ্যিক থ্রেডের জন্য A3 (φ4mm সাকশন কাপের সাথে সামঞ্জস্যপূর্ণ) এবং M5×0.8 বাহ্যিক থ্রেডের জন্য A5/H5 (φ6mm, φ8mm এবং বড় সাকশন কাপের সাথে সামঞ্জস্যপূর্ণ)। কিছু মডেল B5 অভ্যন্তরীণ থ্রেড জয়েন্টগুলিকে সমর্থন করে, ভ্যাকুয়াম পাইপলাইন এবং রোবোটিক আর্ম আনুষাঙ্গিকগুলির সাথে বিরামবিহীন একীকরণের সুবিধা দেয়।

I. মূল শক্তি

ভ্যাকুয়াম সাকশন হল চারটি মূল সুবিধা সহ শিল্প অটোমেশনে "নমনীয় উপলব্ধি" এর জন্য একটি মূল সমাধান: অ-ক্ষতিকর আঁকড়ে ধরা, মাল্টি-মেটেরিয়াল/অনিয়মিত ওয়ার্কপিসগুলির সাথে অভিযোজনযোগ্যতা, পরিষ্কার এবং পরিবেশগত সুরক্ষা এবং নমনীয় অপারেশন। এটি ওয়ার্কপিসের বিভিন্ন শিল্প বৈশিষ্ট্যের সাথে খাপ খাইয়ে নেওয়া যেতে পারে (পাতলা/ঘন, স্পষ্টতা/মোটা, স্যানিটারি/মান)।

২. শিল্প দ্বারা অ্যাপ্লিকেশন নিষ্কাশন

উঃ ঔষধ ও চিকিৎসা শিল্প

A.1: মূল প্রয়োজনীয়তা:পরিষ্কার এবং দূষণ-মুক্ত (FDA/GMP অনুবর্তী), মৃদু এবং ক্ষতিকর নয়, এবং ক্রস-দূষণ প্রতিরোধ

A.2 মূল পরিস্থিতি:

1. ফার্মাসিউটিক্যাল প্যাকেজিং: ওষুধের বোতল / ফার্মাসিউটিক্যাল প্লেট / ইনফিউশন ব্যাগ পিকআপ (ফুড গ্রেড সিলিকন সাকশন কাপ, কোন কণা ঝরানো)

2. মেডিকেল ডিভাইস সমাবেশ: অস্ত্রোপচারের যন্ত্রপাতি/মেডিকেল ক্যাথেটার/প্রস্থেসিস হ্যান্ডলিং এর টুকরা (নিয়ন্ত্রিত নেতিবাচক চাপ, বিকৃতি সুরক্ষা)

3. জৈবিক পরীক্ষাগার: পেট্রি ডিশ/সেন্ট্রিফিউজ টিউব/রিএজেন্ট কার্ড স্থানান্তর (রাসায়নিক প্রতিরোধী, জীবাণুমুক্ত সামঞ্জস্যপূর্ণ)

B. ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর শিল্প

B.1 মূল প্রয়োজনীয়তা:অ্যান্টি-স্ট্যাটিক (10⁶-10¹¹Ω), নির্ভুল অবস্থান (ত্রুটি ≤0.01 মিমি), স্ক্র্যাচ প্রতিরোধের

B.2 মূল পরিস্থিতি:

1. চিপ/সেমিকন্ডাক্টর: ওয়েফার হ্যান্ডলিং, চিপ প্যাকেজিং (ছিদ্রযুক্ত সিরামিক/অ্যান্টি-স্ট্যাটিক সিলিকন সাকশন কাপ, ফেটে যাওয়া প্রতিরোধের জন্য অভিন্ন নেতিবাচক চাপ)

2. PCB/উপাদান: নমনীয় PCB, মাইক্রো কম্পোনেন্ট (0402 প্রতিরোধক) পৃষ্ঠ-মাউন্ট করা (পাতলা সিলিকন/জেল/মাইক্রো সাকশন কাপ কুঁচকে যাওয়া/ছিঁড়ে যাওয়া রোধ করতে)

3. ডিসপ্লে: LCD/OLED প্যানেল, টাচ গ্লাস গ্র্যাব (উচ্চ স্বচ্ছ উপাদান, কোন দাগ এবং স্ক্র্যাচ নেই)

C. অটোমোবাইল এবং অটো যন্ত্রাংশ শিল্প

C.1 মূল প্রয়োজনীয়তা:বড় সাকশন (একক সাকশন ডিস্ক ≥500N), মাল্টি-স্পেসিফিকেশন অ্যাডাপ্টেশন (ধাতু/প্লাস্টিক/গ্লাস), নন-স্লিপ

C.2 মূল পরিস্থিতি:

4. বডি ম্যানুফ্যাকচারিং: স্টিল প্লেট/ডোর ফ্রেম হ্যান্ডলিং ওয়েল্ডিং (বড় ব্যাসের রাবার/মাল্টি-সাকশন কাপ অ্যারে, অ্যান্টি-স্লিপ টেক্সচার)

5. গ্লাস / অভ্যন্তরীণ: উইন্ডস্ক্রিন ইনস্টলেশন, চামড়ার আসন পৃষ্ঠ স্থানান্তর (তাপমাত্রা প্রতিরোধী সিলিকন / স্পঞ্জ সাকশন কাপ, বিকৃতি সুরক্ষা)

6. যন্ত্রাংশ: ইঞ্জিন সিলিন্ডার বডি / গিয়ারবক্স হাউজিং গ্র্যাব (ভ্যাকুয়াম + মেকানিক্যাল লক, অ্যান্টি-ফল)

D. খাদ্য ও প্যাকেজিং শিল্প

D.1 মূল প্রয়োজনীয়তা:ফুড গ্রেড উপাদান (এফডিএ প্রত্যয়িত), পরিষ্কার করা সহজ, ক্রাশ প্রতিরোধী

D.2 মূল পরিস্থিতি:

1. খাদ্য হ্যান্ডলিং: বেকড পণ্য / তাজা মাংস / ফল বাছাই (কম সাকশন স্পঞ্জ সাকশন কাপ, গন্ধহীন এবং ধোয়া সহজ)

2. প্যাকেজিং অটোমেশন: প্যাকেজিং ব্যাগ খোলা, জীবাণুমুক্ত শক্ত কাগজ ছাঁচনির্মাণ (স্ট্যাটিক নির্মূল/মাল্টি-পয়েন্ট সাকশন, পাতলা/হার্ড প্যাকেজিংয়ের জন্য উপযুক্ত)

ই. লজিস্টিকস এবং গুদামজাতকরণ শিল্প

E.1 মূল প্রয়োজনীয়তা:দক্ষ অভিযোজন (মালের একাধিক স্পেসিফিকেশন), স্থিতিশীল চাপ, বিরোধী পতন

E.2 মূল পরিস্থিতি:

1. শক্ত কাগজ হ্যান্ডলিং: ই-কমার্স শক্ত কাগজ বাছাই (অ্যাডজাস্টেবল সাকশন অ্যারে, ভ্যাকুয়াম চাপ)

2. প্লেট/রোল: উড বোর্ড/প্লাস্টিক ফিল্ম রোল ট্রান্সফার (লং স্ট্রিপ/ক্যানুলার সাকশন কাপ, অফসেট প্রতিরোধের জন্য অভিন্ন শোষণ)

F. নতুন শক্তি এবং বিশেষ শিল্প

F.1 নতুন শক্তি (লিথিয়াম ব্যাটারি/পিভি):

1. লিথিয়াম ব্যাটারি প্লেট (অ্যান্টি-স্ট্যাটিক পোরাস সাকশন কাপ, অ্যান্টি-ডাস্ট), ফটোভোলটাইক গ্লাস (বড় সাকশন সিলিকন সাকশন কাপ, কোনও স্ক্র্যাচ নেই)

F.2 মুদ্রণ এবং কাগজ

1. কাগজ/মুদ্রিত পদার্থ ক্যাপচার (শোষক কাগজের উপাদান, ছিঁড়ে যাওয়া এবং কালি দূষণ রোধে সামান্য নেতিবাচক চাপ)

III. মূল অভিযোজন যুক্তির সারাংশ

ওয়ার্কপিস বৈশিষ্ট্য	পিপেট অভিযোজন প্রোগ্রাম	অনুরূপ শিল্প পরিস্থিতি
পাতলা / ভঙ্গুর / নির্ভুলতা	সিলিকন/সিরামিক উপাদান, মাইক্রো নেগেটিভ চাপ, মাইক্রো সাকশন অগ্রভাগ	ইলেকট্রনিক সেমিকন্ডাক্টর, ফার্মাসিউটিক্যালস
ভারী আইটেম / বড় আকার	রাবার উপাদান, বড় ব্যাসের স্তন্যপান কাপ, মাল্টি-সাকশন কাপ অ্যারে	অটোমোবাইল, লজিস্টিক প্যানেল
স্বাস্থ্য/দূষণ প্রতিরোধ	খাদ্য/মেডিকেল গ্রেড সিলিকন, কাঠামো পরিষ্কার করা সহজ	ওষুধ, খাবার
নরম / অনিয়মিত পৃষ্ঠতল	স্পঞ্জ উপাদান, বিকৃত স্তন্যপান কাপ	গাড়ির অভ্যন্তরীণ, খাবার
অ্যান্টিস্ট্যাটিক প্রয়োজনীয়তা	অ্যান্টিস্ট্যাটিক সিলিকন, আয়ন বায়ু সহায়তা করে	ইলেকট্রনিক সেমিকন্ডাক্টর

⑤ ভ্যাকুয়াম ইনলেট ② প্যাড ব্যাস(মিমি)		B04	B06	B08	B10	B15	B20
⑤ ভ্যাকুয়াম ইনলেট ② প্যাড ব্যাস(মিমি)		ø4	ø6	ø8	ø10	ø15	ø20
A3	M3x0.5(পুরুষ)	●	—	—	—	—	—
H5	M5x0.8(পুরুষ)	—	●	●	●	●	●

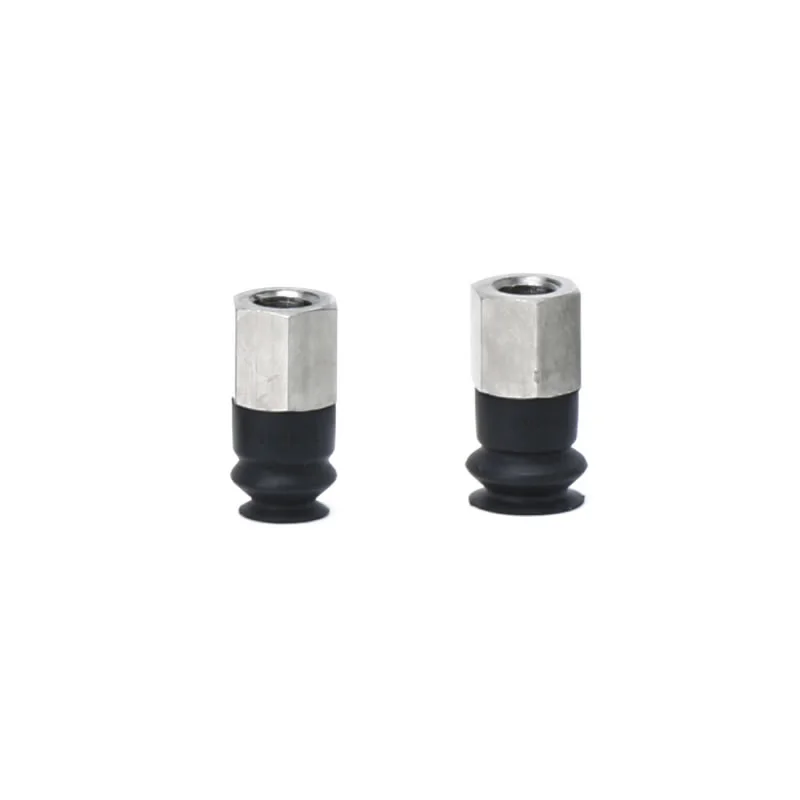

B5	M5x0.8(মহিলা)	—	●	●	—	—	—

④উপাদান
N	এনবিআর
S	সিলিকন রাবার
U	ইউরেথেন রাবার
F	FKM
জিএন	পরিবাহী এনবিআর
জিএস	পরিবাহী সিলিকন রাবার

মডেল
	② প্যাড dia	③ প্যাড প্রকার	④ প্যাড উপাদান
ZP2	B02	এমবি	N S U F জিএন জিএস
	B04
	B06
	08

মডেল				øA	øB	øC	øD
	② প্যাড dia	③ প্যাড প্রকার	④ প্যাড উপাদান
ZP2	B06	এমবি	N S U F জিএন জিএস	6	7	3.3	8.4
	B08			8	9	4.7	9.6

মডেল				øA	øB	øC	øD	øE	øF	G	Y
	② প্যাড dia	③ প্যাড প্রকার	④ প্যাড উপাদান
ZP2	B10	এমবি	N S U F জিএন জিএস	10	11	6.8	10.8	7.8	11	9.5	3
	B15			15	16	9.4	14.4			11	4.5
	B20			20	21	12	18	10.8	15	13	5.5

বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-MB

বেলোস ভ্যাকুয়াম সাকশন কাপ ZP2-MB

ZP2 সিরিজ বেলোস ভ্যাকুয়াম প্যাড ইউনিট

অ্যাডাপ্টার বেলো ভ্যাকুয়াম প্যাড সহ ZP2-T সিরিজ

মূল প্রযুক্তি

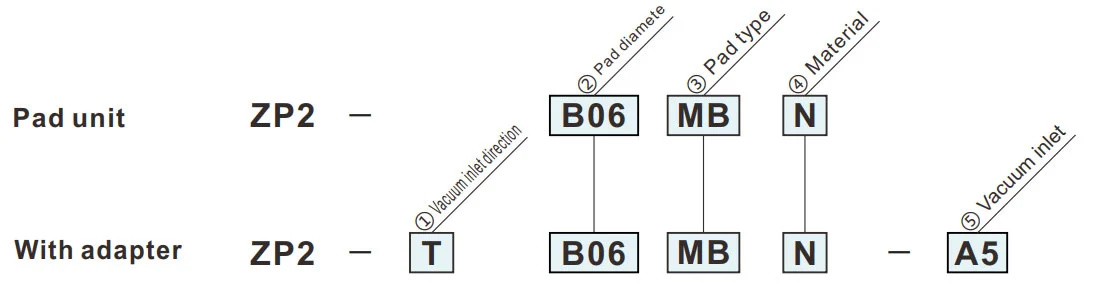

কিভাবে অর্ডার করবেন

মাত্রা(মিমি)

প্যাড উপাদান এবং বৈশিষ্ট্য

বিভিন্ন শিল্প ক্ষেত্রে বায়ুসংক্রান্ত উপাদান (ভ্যাকুয়াম সাকশন কাপ) প্রয়োগের রূপরেখা

① ভ্যাকুয়াম ইনলেট দিক
T	উল্লম্ব

③প্যাড টাইপ
এমবি	বেলো
