ভ্যাকুয়াম সাকশন হল চারটি মূল সুবিধা সহ শিল্প অটোমেশনে "নমনীয় উপলব্ধি" এর জন্য একটি মূল সমাধান: অ-ক্ষতিকর আঁকড়ে ধরা, মাল্টি-মেটেরিয়াল/অনিয়মিত ওয়ার্কপিসগুলির সাথে অভিযোজনযোগ্যতা, পরিষ্কার এবং পরিবেশগত সুরক্ষা এবং নমনীয় অপারেশন। এটি ওয়ার্কপিসের বিভিন্ন শিল্প বৈশিষ্ট্যের সাথে খাপ খাইয়ে নেওয়া যেতে পারে (পাতলা/ঘন, স্পষ্টতা/মোটা, স্যানিটারি/মান)।

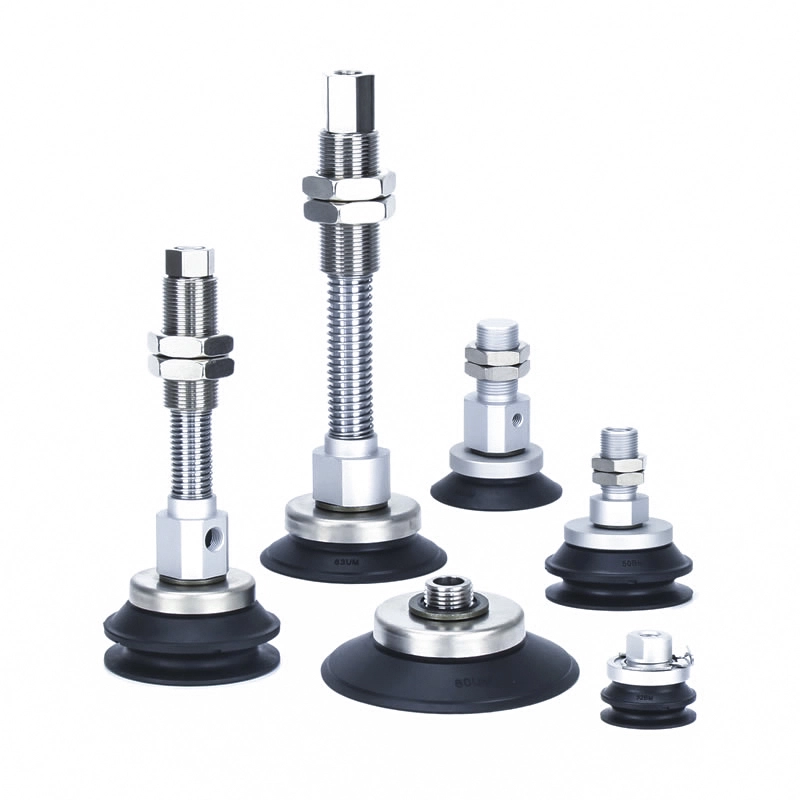

উচ্চ দৃঢ়তা বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP3E
চীন Commaelec থেকে উচ্চ দৃঢ়তা বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP3E ভারী-লোড, বড়-এরিয়া হ্যান্ডলিংয়ের জন্য কাস্টমাইজড সমাধান অফার করে। একটি খাঁজযুক্ত সিলিং পৃষ্ঠ এবং বল জয়েন্ট ডিজাইনের সাথে, তারা অসম বা ছিদ্রযুক্ত উপকরণগুলিতে স্থিতিশীল আনুগত্য নিশ্চিত করে। কাচ, ধাতব শীট এবং প্যাকেজিংয়ের জন্য আদর্শ, তারা স্বয়ংক্রিয় সিস্টেমে অ-মার্কিং, নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।
ক্লিক করুন এবং নির্বাচন শুরু করুন
》পণ্যের তথ্যে ফিরে যান

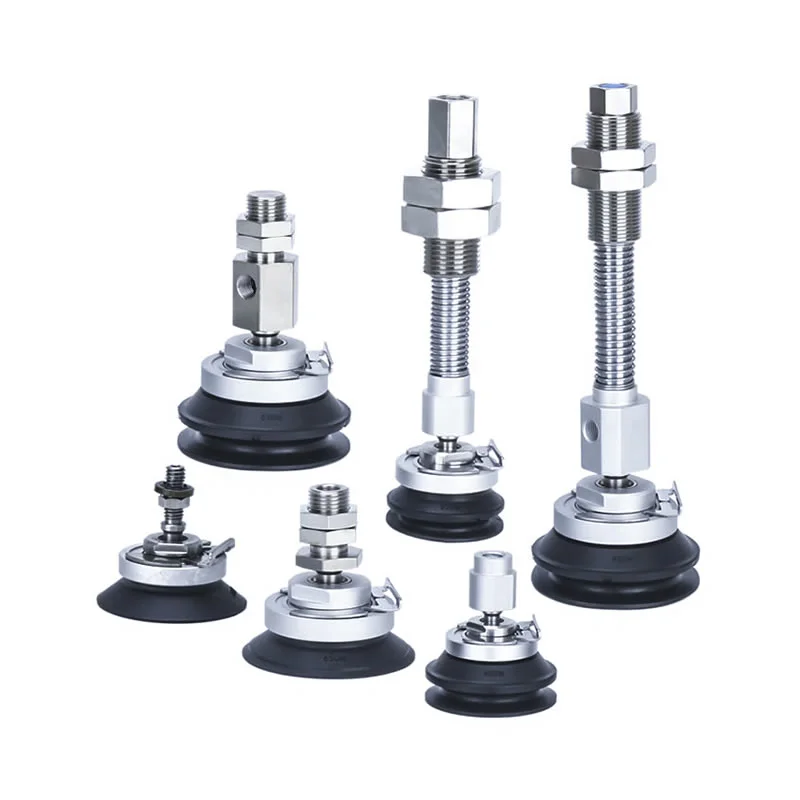

উচ্চ দৃঢ়তা বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP3E

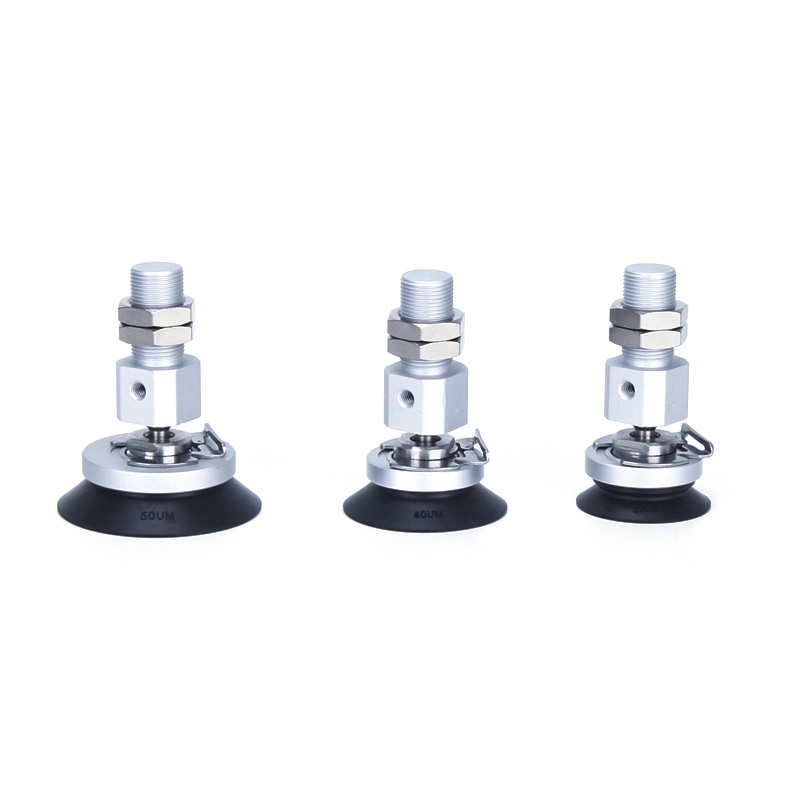

অ্যাডাপ্টার উচ্চ দৃঢ়তা বল জয়েন্ট টাইপ ভ্যাকুয়াম প্যাড সহ ZP3E-TF সিরিজ

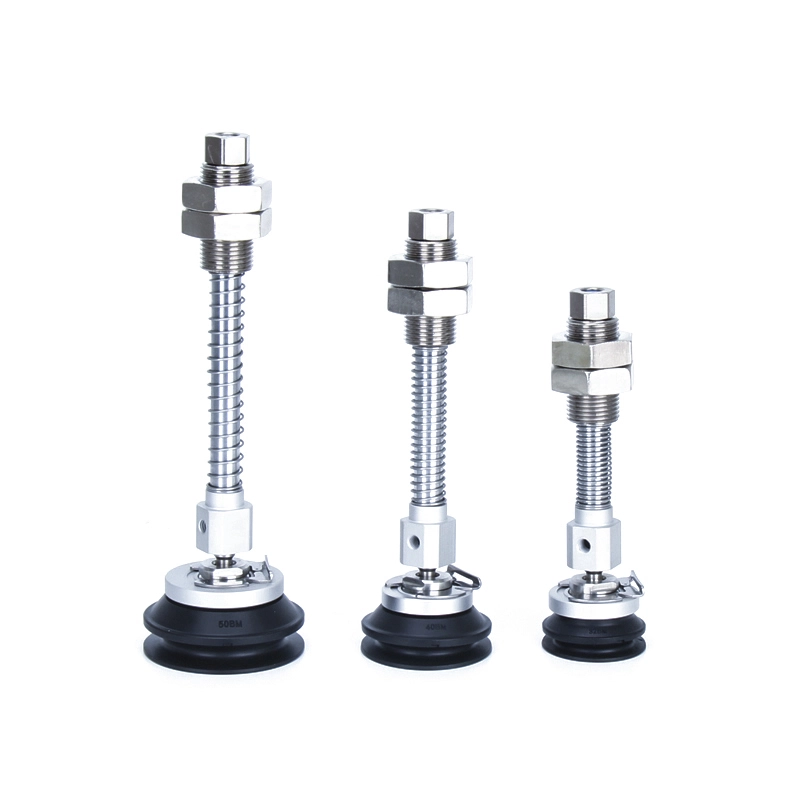

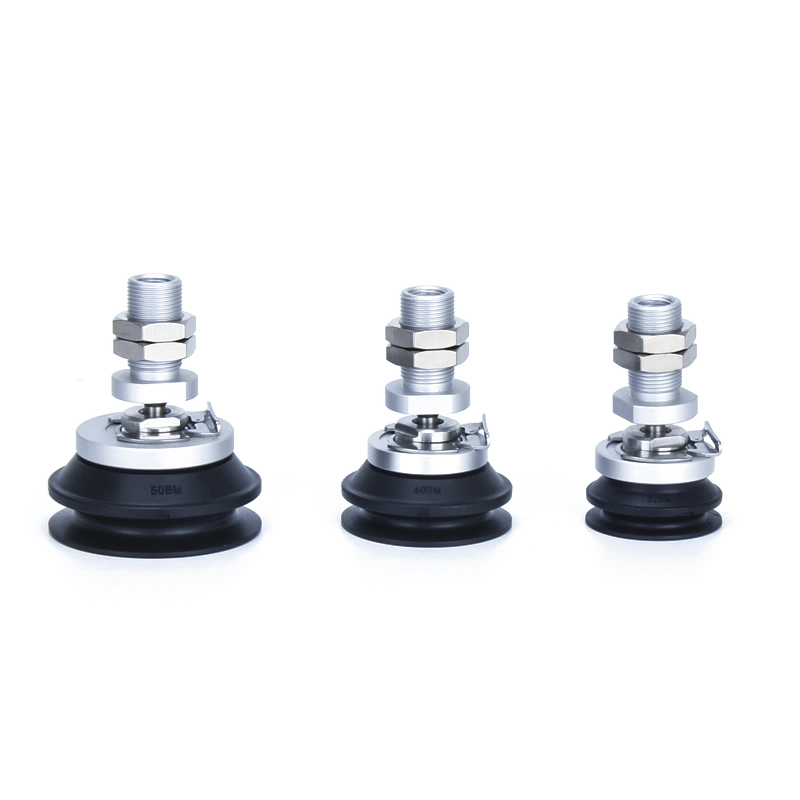

বাফার উচ্চ দৃঢ়তা বল জয়েন্ট টাইপ ভ্যাকুয়াম প্যাড সহ ZP3E-TF সিরিজ
অ্যাডাপ্টার উচ্চ দৃঢ়তা বল জয়েন্ট টাইপ ভ্যাকুয়াম প্যাড সহ ZP3E-YF সিরিজ
বাফার উচ্চ দৃঢ়তা বল জয়েন্ট টাইপ ভ্যাকুয়াম প্যাড সহ ZP3E-YF সিরিজ
বর্ণনা
কিভাবে অর্ডার করবেন
স্পেসিফিকেশন / উপাদান
অ্যাপ্লিকেশন
সম্পদ
উচ্চ দৃঢ়তা বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP3E হল একটি শিল্প-গ্রেড ভ্যাকুয়াম সাকশন কাপ যা স্বয়ংক্রিয় সিস্টেমের মধ্যে ভারী, বড়, বা অনিয়মিতভাবে সারফেস ওয়ার্কপিস পরিচালনা করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
এর উচ্চ-দৃঢ়তা কাঠামো কাঁচ, ধাতব শীট এবং কার্ডবোর্ডের মতো ভারী উপকরণগুলিতে একটি স্থিতিশীল গ্রিপ নিশ্চিত করে।
বল-জয়েন্ট ডিজাইন মাল্টি-এঙ্গেল সামঞ্জস্যের জন্য অনুমতি দেয়, কাপটিকে স্বয়ংক্রিয়ভাবে কাত বা অনিয়মিত পৃষ্ঠের সাথে মানিয়ে নিতে সক্ষম করে।
খাঁজযুক্ত সিলিং পৃষ্ঠ ভ্যাকুয়াম ধারণ ক্ষমতা বাড়ায়, এমনকি ছিদ্রযুক্ত উপকরণগুলি পরিচালনা করার সময়ও কার্যকর স্তন্যপান নিশ্চিত করে।
এই পণ্য সিরিজটি রোবোটিক অটোমেশন, প্যাকেজিং, স্বয়ংচালিত উত্পাদন এবং গ্লাস প্রক্রিয়াকরণের মতো ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়; এটি বিশেষভাবে গ্রিপিং ফোর্স, স্থিতিশীলতা এবং নমনীয়তার জন্য অত্যন্ত উচ্চ চাহিদা সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
মূল বৈশিষ্ট্য
**উচ্চ দৃঢ়তা এবং স্থিতিশীলতা**
বিশেষভাবে হেভি-ডিউটি এবং বৃহৎ-সারফেস ওয়ার্কপিসগুলির জন্য ডিজাইন করা হয়েছে—যেমন কাচ, ধাতব শীট এবং কার্ডবোর্ড—এই সিরিজটি একক-স্তর এবং দ্বি-স্তর উভয় কাঠামোর জন্য বিকল্প সহ 32 মিমি থেকে 125 মিমি পর্যন্ত ব্যাস পরিসীমা অফার করে। পৃষ্ঠে একটি খাঁজযুক্ত টেক্সচার রয়েছে যা কার্যকরভাবে ভ্যাকুয়াম ধারণকে উন্নত করে এবং ছিদ্রযুক্ত পদার্থগুলি পরিচালনা করার সময়ও গ্রিপিং স্থায়িত্ব নিশ্চিত করে।
**বল-জয়েন্ট কার্যকারিতা**
একটি সমন্বিত বল-জয়েন্ট কাঠামো অন্তর্ভুক্ত করে, ইউনিটটি নমনীয়, বহু-কোণ সমন্বয়ের অনুমতি দেয়। এটি স্বয়ংক্রিয়ভাবে কাত বা অসম ওয়ার্কপিস পৃষ্ঠের জন্য ক্ষতিপূরণ দেয়, গতিশীল হ্যান্ডলিং অপারেশন জুড়ে ধারাবাহিক সিলিং কার্যকারিতা এবং নির্ভরযোগ্য স্তন্যপান শক্তি নিশ্চিত করে।

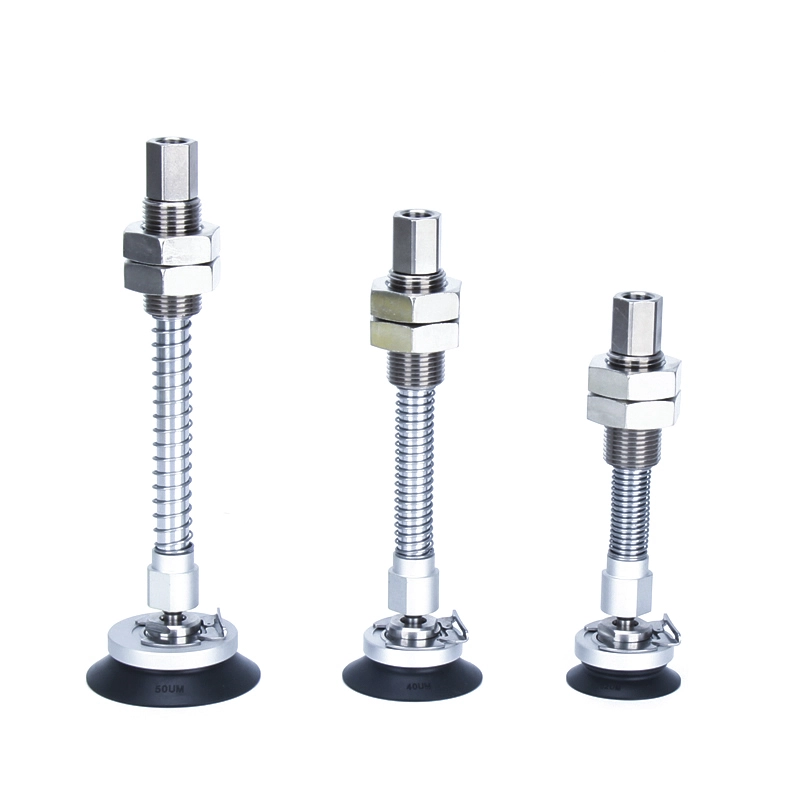

**ঐচ্ছিক বাফারিং মেকানিজম**
সাকশন কাপ যখন ওয়ার্কপিসের সাথে যোগাযোগ করে তখন উত্পন্ন প্রভাব শক্তিকে শোষণ করতে একটি ঐচ্ছিক বাফারিং প্রক্রিয়া যোগ করা যেতে পারে। এটি কার্যকরভাবে স্তন্যপান কাপ বডি এবং নির্ভুল ওয়ার্কপিসের পৃষ্ঠতল উভয়কেই ক্ষতি থেকে রক্ষা করে। উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং পরিবেশে, এই বৈশিষ্ট্যটি সরঞ্জামের পরিষেবা জীবন প্রসারিত করতে এবং সামগ্রিক স্থায়িত্ব বাড়াতে সাহায্য করে।
**বস্তুর বিকল্প**
উচ্চ দৃঢ়তা বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP3E উচ্চ মানের রাবার এবং সিলিকন উপকরণ ব্যবহার করে তৈরি করা হয়, চমৎকার সিলিং ক্ষমতা এবং পরিধান প্রতিরোধের প্রস্তাব দেয়। অ্যান্টি-স্ট্যাটিক উপকরণগুলি একটি বিকল্প হিসাবে উপলব্ধ, যা ইউনিটটিকে ইলেকট্রনিক্স উত্পাদন এবং ক্লিনরুম পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে। অতিরিক্তভাবে, লিথিয়াম-আয়ন ব্যাটারি উত্পাদন এবং কঠোর শিল্প সেটিংসের নির্দিষ্ট প্রয়োগের প্রয়োজনীয়তাগুলি পূরণ করতে এটি স্টেইনলেস স্টিলের জিনিসপত্রের সাথে যুক্ত করা যেতে পারে।
**বিচ্ছিন্ন নকশা**
একটি মডুলার কাঠামোর বৈশিষ্ট্যযুক্ত, উচ্চ দৃঢ়তা বল জয়েন্ট ভ্যাকুয়াম সাকশন কাপ ZP3E সহজ রুটিন রক্ষণাবেক্ষণ এবং উপাদান প্রতিস্থাপনের সুবিধা দেয়। এটি কার্যকরভাবে ডাউনটাইম কমিয়ে দেয় এবং দীর্ঘমেয়াদী অপারেশনাল খরচ কমায়। তদ্ব্যতীত, এর নমনীয় কনফিগারেশন বিকল্পগুলি এটিকে বিভিন্ন ধরণের স্বয়ংক্রিয় সিস্টেমের সাথে নির্বিঘ্নে একত্রিত করার অনুমতি দেয়।

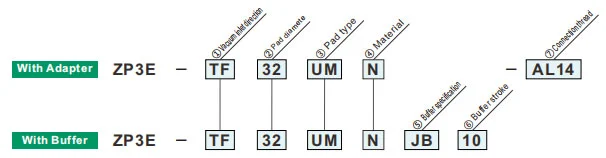

কিভাবে অর্ডার করবেন
| ① ভ্যাকুয়াম ইনলেট দিক | |
| টিএফ | উল্লম্ব |
| YF | পার্শ্বীয় |
| ②প্যাড ব্যাস(মিমি) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤বাফার স্পেসিফিকেশন | |
| জেবি | ঘূর্ণায়মান (ব্রাস, বুশিং সহ) |
| জেএফ | ঘূর্ণায়মান (ইস্পাত, বুশিং সহ) |
| ③প্যাড টাইপ | |
| ইউ.এম | খাঁজ সঙ্গে সমতল টাইপ |
| বি.এম | পাঁজর এবং খাঁজ সঙ্গে bellows টাইপ |
| ④উপাদান | |
| N | এনবিআর |
| S | সিলিকন রাবার |
| U | ইউরেথেন রাবার |
| F | FKM |
| জিএন | পরিবাহী এনবিআর |
| জিএস | পরিবাহী সিলিকন রাবার |
সবুজ প্রতীক কাস্টমাইজড মডেল.
| ⑥বাফার স্ট্রোক | |
| 10 | 10 মিমি |
| 25 | 25 মিমি |
| 30 | 30 মিমি |
| 50 | 50 মিমি |
| 75 | 75 মিমি |
| 100 | 100 মিমি |
| ⑦ ভ্যাকুয়াম ইনলেট | ZP3E-T/উল্লম্ব | ZP3E-Y /পার্শ্বিক | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| পুরুষ থ্রেড | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| মহিলা | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
বসন্ত প্রতিক্রিয়াশীল শক্তি
| প্যাড ব্যাস (মিমি) |
টর্ককে শক্ত করা ±5% [N·m] | বাফার স্ট্রোক (মিমি) | বসন্ত প্রতিক্রিয়াশীল বল [N] | ||
| ব্রাস, উইথ বুশিং (জেবি) | ইস্পাত, বুশিং সহ (জেএফ) | 0 স্ট্রোকে | পুরো স্ট্রোকে | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
প্যাড উপাদান এবং বৈশিষ্ট্য
⚪:সামান্য বা কোন প্রভাব নেই △:পরিস্থিতির উপর নির্ভর করে ব্যবহার করা যেতে পারে X:উপযুক্ত নয়
|
উপাদান
বৈশিষ্ট্য
|
প্রতীক | ডুরোমিটার HS (±5°) |
রঙ এর রাবার |
অপারেটিং তাপমাত্রা পরিসীমা (°সে) |
তেল প্রতিরোধ পেট্রল |
তেল প্রতিরোধ বেনজল |
বেস প্রতিরোধ |
এসিড প্রতিরোধ |
আবহাওয়াযোগ্যতা | ওজোন প্রতিরোধ |
ঘর্ষণ প্রতিরোধ |
জলরোধী | দ্রাবক প্রতিরোধ (বেনজিন, টলুইন) |
আবেদন |
| এনবিআর | N | 50 | কালো | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | সাধারণ কাজের স্থানান্তর, ঢেউতোলা বোর্ড, ব্যহ্যাবরণ প্লেট, আয়রন প্লেট এবং অন্যান্য |
| সিলিকন রাবার | S | 45 ~ 50 | সাদা | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | সেমিকন্ডাক্টর, ডাই-কাস্টিং থেকে সরানো, পাতলা কাজ, ফুড প্রসেসর |
| ইউরেথেন রাবার | U | 50 ~ 60 | বাদামী | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | ঢেউতোলা বোর্ড, আয়রন প্লেট, ব্যহ্যাবরণ প্লেট |
| FKM | F | 60 | কালো | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | রাসায়নিক কাজ |
| পরিবাহী এনবিআর | জিএন | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | সেমিকন্ডাক্টরের সাধারণ কাজ (স্ট্যাটিক ইলেক্ট্রিসিটি রেজিস্ট্যান্স) | |
| পরিবাহী সিলিকন rubbe | জিএস | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | সেমিকন্ডাক্টর (স্ট্যাটিক ইলেক্ট্রিসিটি) |
উপরোক্ত সারণী শুধুমাত্র বিষয় রাবার উপকরণ সাধারণ বৈশিষ্ট্য কভার. নীল প্রতীক কাস্টমাইজড মডেল।
বিভিন্ন শিল্প ক্ষেত্রে বায়ুসংক্রান্ত উপাদান (ভ্যাকুয়াম সাকশন কাপ) প্রয়োগের রূপরেখা
I. মূল শক্তি
২. শিল্প দ্বারা অ্যাপ্লিকেশন নিষ্কাশন
উঃ ঔষধ ও চিকিৎসা শিল্প
A.1: মূল প্রয়োজনীয়তা:পরিষ্কার এবং দূষণ-মুক্ত (FDA/GMP অনুবর্তী), মৃদু এবং ক্ষতিকর নয়, এবং ক্রস-দূষণ প্রতিরোধ
A.2 মূল পরিস্থিতি:
1. ফার্মাসিউটিক্যাল প্যাকেজিং: ওষুধের বোতল / ফার্মাসিউটিক্যাল প্লেট / ইনফিউশন ব্যাগ পিকআপ (ফুড গ্রেড সিলিকন সাকশন কাপ, কোন কণা ঝরানো)
2. মেডিকেল ডিভাইস সমাবেশ: অস্ত্রোপচারের যন্ত্রপাতি/মেডিকেল ক্যাথেটার/প্রস্থেসিস হ্যান্ডলিং এর টুকরা (নিয়ন্ত্রিত নেতিবাচক চাপ, বিকৃতি সুরক্ষা)
3. জৈবিক পরীক্ষাগার: পেট্রি ডিশ/সেন্ট্রিফিউজ টিউব/রিএজেন্ট কার্ড স্থানান্তর (রাসায়নিক প্রতিরোধী, জীবাণুমুক্ত সামঞ্জস্যপূর্ণ)
B. ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর শিল্প
B.1 মূল প্রয়োজনীয়তা:অ্যান্টি-স্ট্যাটিক (10⁶-10¹¹Ω), নির্ভুল অবস্থান (ত্রুটি ≤0.01 মিমি), স্ক্র্যাচ প্রতিরোধের
B.2 মূল পরিস্থিতি:
1. চিপ/সেমিকন্ডাক্টর: ওয়েফার হ্যান্ডলিং, চিপ প্যাকেজিং (ছিদ্রযুক্ত সিরামিক/অ্যান্টি-স্ট্যাটিক সিলিকন সাকশন কাপ, ফেটে যাওয়া প্রতিরোধের জন্য অভিন্ন নেতিবাচক চাপ)
2. PCB/উপাদান: নমনীয় PCB, মাইক্রো কম্পোনেন্ট (0402 প্রতিরোধক) পৃষ্ঠ-মাউন্ট করা (পাতলা সিলিকন/জেল/মাইক্রো সাকশন কাপ কুঁচকে যাওয়া/ছিঁড়ে যাওয়া রোধ করতে)
3. ডিসপ্লে: LCD/OLED প্যানেল, টাচ গ্লাস গ্র্যাব (উচ্চ স্বচ্ছ উপাদান, কোন দাগ এবং স্ক্র্যাচ নেই)
C. অটোমোবাইল এবং অটো যন্ত্রাংশ শিল্প
C.1 মূল প্রয়োজনীয়তা:বড় সাকশন (একক সাকশন ডিস্ক ≥500N), মাল্টি-স্পেসিফিকেশন অ্যাডাপ্টেশন (ধাতু/প্লাস্টিক/গ্লাস), নন-স্লিপ
C.2 মূল পরিস্থিতি:
4. বডি ম্যানুফ্যাকচারিং: স্টিল প্লেট/ডোর ফ্রেম হ্যান্ডলিং ওয়েল্ডিং (বড় ব্যাসের রাবার/মাল্টি-সাকশন কাপ অ্যারে, অ্যান্টি-স্লিপ টেক্সচার)
5. গ্লাস / অভ্যন্তরীণ: উইন্ডস্ক্রিন ইনস্টলেশন, চামড়ার আসন পৃষ্ঠ স্থানান্তর (তাপমাত্রা প্রতিরোধী সিলিকন / স্পঞ্জ সাকশন কাপ, বিকৃতি সুরক্ষা)
6. যন্ত্রাংশ: ইঞ্জিন সিলিন্ডার বডি / গিয়ারবক্স হাউজিং গ্র্যাব (ভ্যাকুয়াম + মেকানিক্যাল লক, অ্যান্টি-ফল)
D. খাদ্য ও প্যাকেজিং শিল্প
D.1 মূল প্রয়োজনীয়তা:ফুড গ্রেড উপাদান (এফডিএ প্রত্যয়িত), পরিষ্কার করা সহজ, ক্রাশ প্রতিরোধী
D.2 মূল পরিস্থিতি:
1. খাদ্য হ্যান্ডলিং: বেকড পণ্য / তাজা মাংস / ফল বাছাই (কম সাকশন স্পঞ্জ সাকশন কাপ, গন্ধহীন এবং ধোয়া সহজ)
2. প্যাকেজিং অটোমেশন: প্যাকেজিং ব্যাগ খোলা, জীবাণুমুক্ত শক্ত কাগজ ছাঁচনির্মাণ (স্ট্যাটিক নির্মূল/মাল্টি-পয়েন্ট সাকশন, পাতলা/হার্ড প্যাকেজিংয়ের জন্য উপযুক্ত)
ই. লজিস্টিকস এবং গুদামজাতকরণ শিল্প
E.1 মূল প্রয়োজনীয়তা:দক্ষ অভিযোজন (মালের একাধিক স্পেসিফিকেশন), স্থিতিশীল চাপ, বিরোধী পতন
E.2 মূল পরিস্থিতি:
1. শক্ত কাগজ হ্যান্ডলিং: ই-কমার্স শক্ত কাগজ বাছাই (অ্যাডজাস্টেবল সাকশন অ্যারে, ভ্যাকুয়াম চাপ)
2. প্লেট/রোল: উড বোর্ড/প্লাস্টিক ফিল্ম রোল ট্রান্সফার (লং স্ট্রিপ/ক্যানুলার সাকশন কাপ, অফসেট প্রতিরোধের জন্য অভিন্ন শোষণ)
F. নতুন শক্তি এবং বিশেষ শিল্প
F.1 নতুন শক্তি (লিথিয়াম ব্যাটারি/পিভি):
1. লিথিয়াম ব্যাটারি প্লেট (অ্যান্টি-স্ট্যাটিক পোরাস সাকশন কাপ, অ্যান্টি-ডাস্ট), ফটোভোলটাইক গ্লাস (বড় সাকশন সিলিকন সাকশন কাপ, কোনও স্ক্র্যাচ নেই)
F.2 মুদ্রণ এবং কাগজ
1. কাগজ/মুদ্রিত পদার্থ ক্যাপচার (শোষক কাগজের উপাদান, ছিঁড়ে যাওয়া এবং কালি দূষণ রোধে সামান্য নেতিবাচক চাপ)
III. মূল অভিযোজন যুক্তির সারাংশ
| ওয়ার্কপিস বৈশিষ্ট্য | পিপেট অভিযোজন প্রোগ্রাম | অনুরূপ শিল্প পরিস্থিতি |
| পাতলা / ভঙ্গুর / নির্ভুলতা | সিলিকন/সিরামিক উপাদান, মাইক্রো নেগেটিভ চাপ, মাইক্রো সাকশন অগ্রভাগ | ইলেকট্রনিক সেমিকন্ডাক্টর, ফার্মাসিউটিক্যালস |
| ভারী আইটেম / বড় আকার | রাবার উপাদান, বড় ব্যাসের স্তন্যপান কাপ, মাল্টি-সাকশন কাপ অ্যারে | অটোমোবাইল, লজিস্টিক প্যানেল |
| স্বাস্থ্য/দূষণ প্রতিরোধ | খাদ্য/মেডিকেল গ্রেড সিলিকন, কাঠামো পরিষ্কার করা সহজ | ওষুধ, খাবার |
| নরম / অনিয়মিত পৃষ্ঠতল | স্পঞ্জ উপাদান, বিকৃত স্তন্যপান কাপ | গাড়ির অভ্যন্তরীণ, খাবার |
| অ্যান্টিস্ট্যাটিক প্রয়োজনীয়তা | অ্যান্টিস্ট্যাটিক সিলিকন, আয়ন বায়ু সহায়তা করে | ইলেকট্রনিক সেমিকন্ডাক্টর |
