ভ্যাকুয়াম সাকশন হল চারটি মূল সুবিধা সহ শিল্প অটোমেশনে "নমনীয় উপলব্ধি" এর জন্য একটি মূল সমাধান: অ-ক্ষতিকর আঁকড়ে ধরা, মাল্টি-মেটেরিয়াল/অনিয়মিত ওয়ার্কপিসগুলির সাথে অভিযোজনযোগ্যতা, পরিষ্কার এবং পরিবেশগত সুরক্ষা এবং নমনীয় অপারেশন। এটি ওয়ার্কপিসের বিভিন্ন শিল্প বৈশিষ্ট্যের সাথে খাপ খাইয়ে নেওয়া যেতে পারে (পাতলা/ঘন, স্পষ্টতা/মোটা, স্যানিটারি/মান)।
মার্ক-মুক্ত ভ্যাকুয়াম সাকশন কাপ ZP3

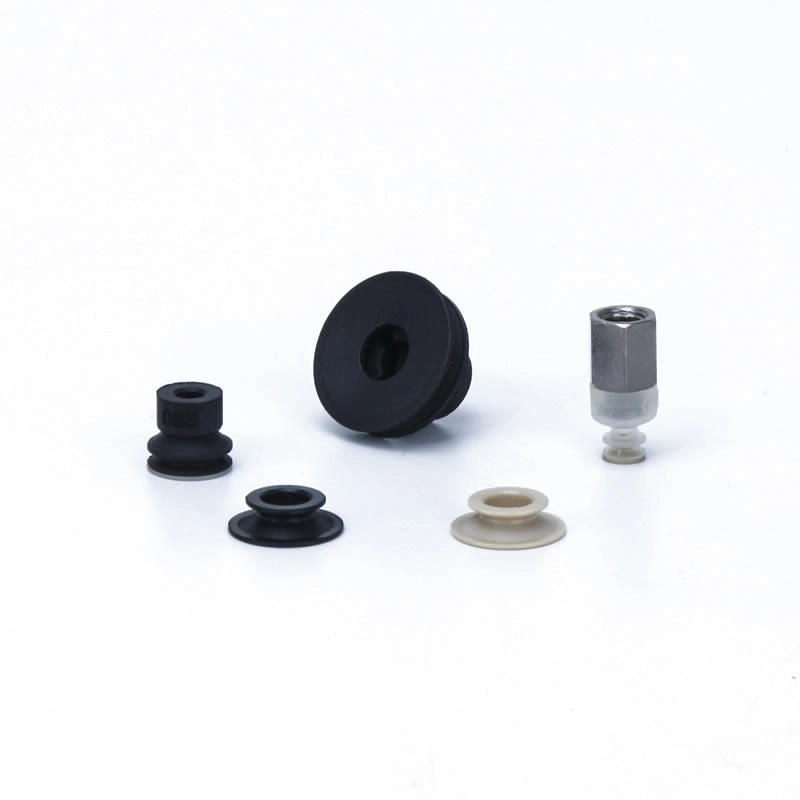

Commaelec থেকে মার্ক-মুক্ত ভ্যাকুয়াম সাকশন কাপ ZP3 হল কমপ্যাক্ট সাকশন কাপ (φ4–16mm) যার মধ্যে ন্যূনতম ধুলোর জন্য অন্তর্নির্মিত টেলিস্কোপিক বাফার রয়েছে। ফটোভোলটাইক প্যানেল, সেমিকন্ডাক্টর ওয়েফার, অপটিক্যাল লেন্স, OLED/LCD প্যানেল এবং চিকিৎসা উপাদানগুলির জন্য আদর্শ, তারা কাস্টমাইজড বিকল্প, নমনীয় ইনস্টলেশন, অ্যান্টি-স্ট্যাটিক উপকরণ এবং স্টেইনলেস স্টিলের আনুষাঙ্গিক অফার করে।
ক্লিক করুন এবং নির্বাচন শুরু করুন
》পণ্যের তথ্যে ফিরে যান
মার্ক-মুক্ত ভ্যাকুয়াম সাকশন কাপ ZP3

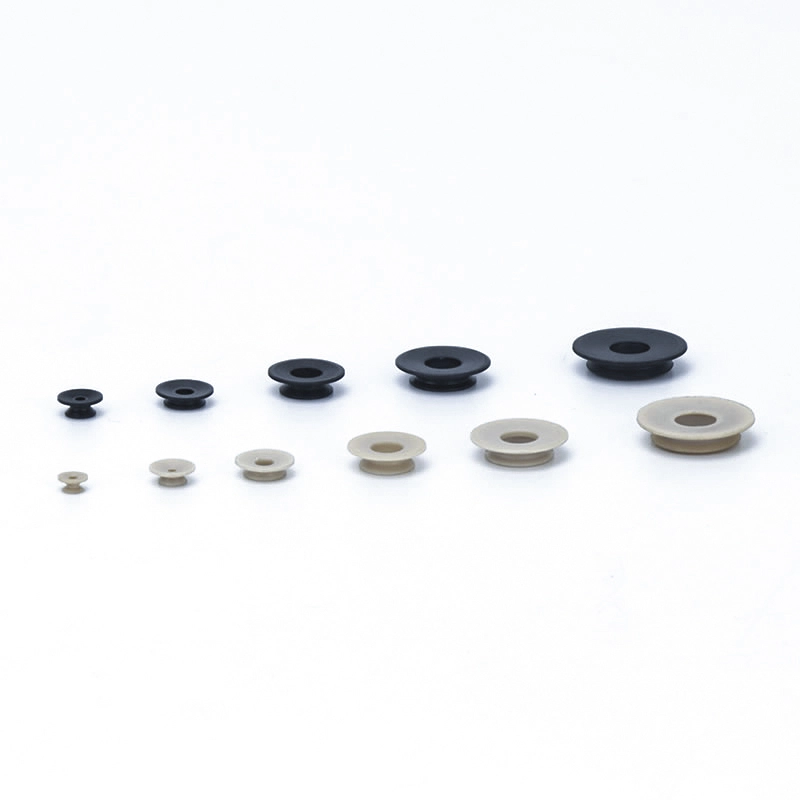

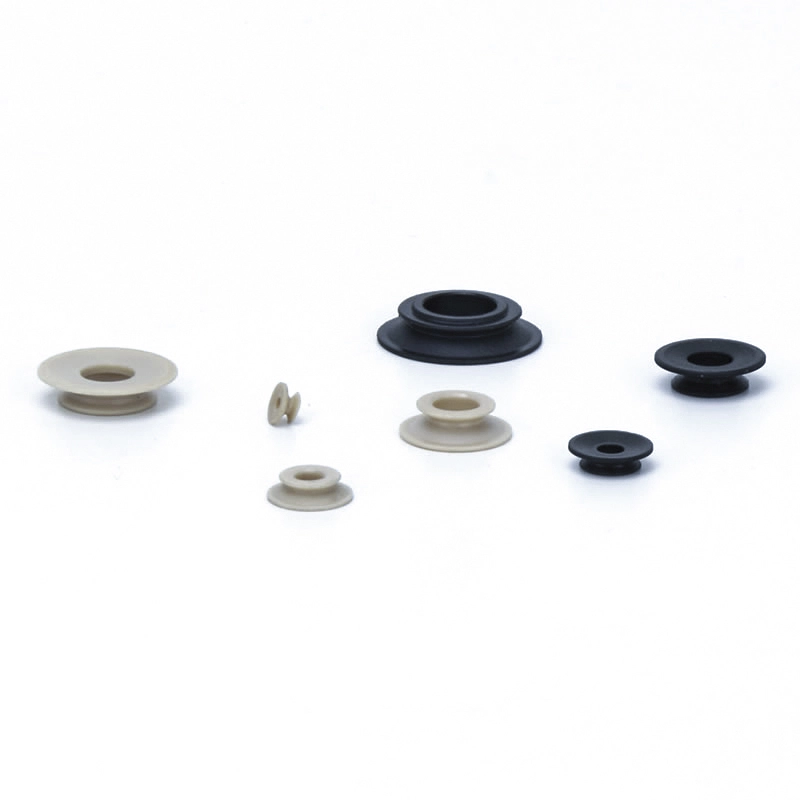

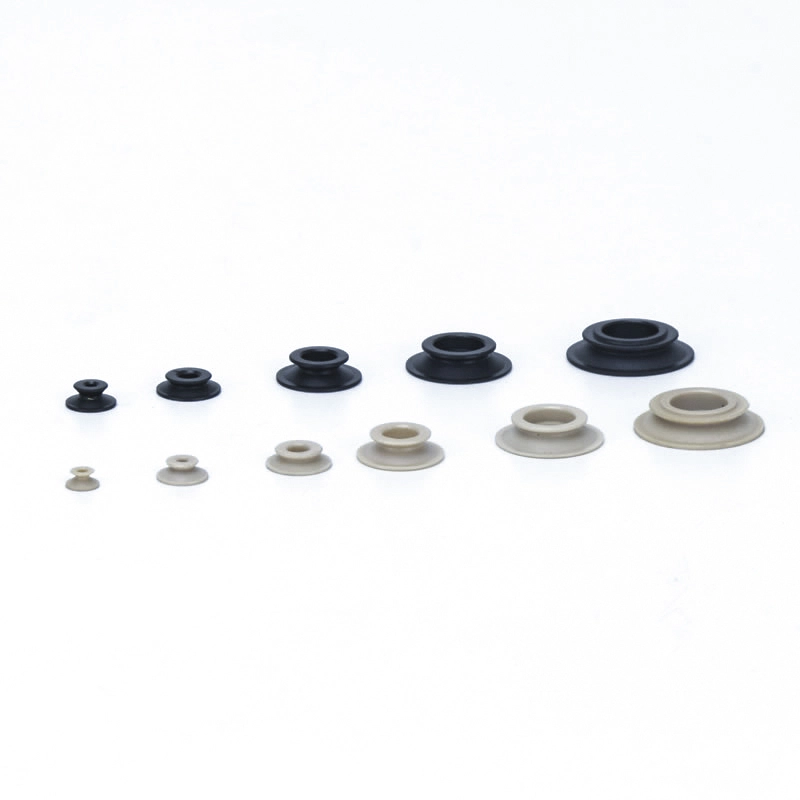

ZP3 সিরিজ মার্ক-মুক্ত রেজিন সংযুক্তি প্যাড
বর্ণনা
কিভাবে অর্ডার করবেন
স্পেসিফিকেশন / উপাদান
অ্যাপ্লিকেশন
সম্পদ
মার্ক-মুক্ত ভ্যাকুয়াম সাকশন কাপ ZP3 হল চীনে তৈরি নির্ভুল-ডিজাইন করা মিনি সাকশন কাপ, স্ক্র্যাচ বা চিহ্ন ছাড়াই সূক্ষ্ম পৃষ্ঠগুলি পরিচালনা করার জন্য ইঞ্জিনিয়ার করা হয়েছে। উচ্চ-মানের সিলিকন এবং ঐচ্ছিক PEEK সংযুক্তিগুলির সাথে নির্মিত, তারা নির্ভরযোগ্য আনুগত্য, ন্যূনতম ধুলো উত্পাদন এবং স্থিতিশীল ভ্যাকুয়াম কর্মক্ষমতা প্রদান করে। এই সাকশন কাপগুলি ইলেকট্রনিক্স, ফটোভোলটাইক্স এবং মেডিকেল ডিভাইসের মতো সংবেদনশীল শিল্পগুলিতে অটোমেশনের জন্য আদর্শ।
অ্যাপ্লিকেশন
ফটোভোলটাইক প্যানেল:কাচের পৃষ্ঠের ক্ষতি না করে নিরাপদ পরিবহন এবং ইনস্টলেশন।
সেমিকন্ডাক্টর ওয়েফার (সিলিকন):উত্পাদনের সময় ভঙ্গুর ওয়েফারগুলির জন্য সুনির্দিষ্ট হ্যান্ডলিং।
অপটিক্যাল লেন্স (গ্লাস/রজন):পৃষ্ঠের ক্ষতি ছাড়াই লেন্স সমাবেশের জন্য সুরক্ষিত গ্রিপ।
ইলেকট্রনিক ডিসপ্লে (OLED/LCD প্যানেল):কোন স্ক্র্যাচ ছাড়া স্থানান্তর এবং বসানো.
মেডিকেল ডিভাইস উপাদান:অস্ত্রোপচারের যন্ত্রের আনুষাঙ্গিক বা সূক্ষ্ম অংশগুলি নিরাপদে পরিচালনা করা।
মূল বৈশিষ্ট্য
মার্ক-মুক্ত ডিজাইন:পরিচালনার সময় স্ক্র্যাচ বা পৃষ্ঠের ক্ষতি প্রতিরোধ করে।
কমপ্যাক্ট আকার:ছোট ব্যাস (4-16 মিমি), টাইট স্পেসের জন্য উপযুক্ত।
উচ্চ মানের উপকরণ:নন-মার্কিং ভ্যাকুয়াম কাপ সিলিকন এবং PEEK বিকল্পগুলিতে উপলব্ধ, চমৎকার রাসায়নিক প্রতিরোধ এবং তাপ প্রতিরোধের প্রস্তাব।
ন্যূনতম ধুলো:অন্তর্নির্মিত টেলিস্কোপিক বাফার সংবেদনশীল পরিবেশে ধুলো উৎপাদন হ্রাস করে।
নমনীয় ইনস্টলেশন:উল্লম্ব বা পার্শ্বীয় ভ্যাকুয়াম খাঁড়ি অভিযোজন; অ্যাডাপ্টার বা স্টেইনলেস স্টীল বন্ধনী অন্তর্ভুক্ত করতে পারে.
কাস্টমাইজযোগ্য বিকল্প:নির্দিষ্ট শিল্প চাহিদার জন্য উপযোগী সমাধান.
FAQ
প্রশ্ন 1: এই সাকশন কাপগুলি থেকে কোন শিল্পগুলি সবচেয়ে বেশি উপকৃত হয়?
উত্তর: ইলেকট্রনিক্স, ফটোভোলটাইক্স, অপটিক্স, সেমিকন্ডাক্টর এবং নির্ভুল চিকিৎসা উত্পাদন।
প্রশ্ন 2: আমি কি সাকশন কাপের আকার বা উপাদান কাস্টমাইজ করতে পারি?
উত্তর: হ্যাঁ, মার্ক-মুক্ত ভ্যাকুয়াম সাকশন কাপ ZP3 বিভিন্ন ব্যাস, সিলিকন বা PEEK উপকরণ এবং ঐচ্ছিক অ্যান্টি-স্ট্যাটিক বা স্টেইনলেস স্টিলের আনুষাঙ্গিকগুলিতে পাওয়া যায়।
প্রশ্ন 3: এই কাপগুলি কীভাবে পৃষ্ঠের ক্ষতি হ্রাস করে?
উত্তর: নরম, উচ্চ-স্থিতিস্থাপক উপকরণ এবং সুনির্দিষ্ট ভ্যাকুয়াম চাপ নিয়ন্ত্রণ নিশ্চিত করে যে উত্তোলন এবং বসানোর সময় কোনও স্ক্র্যাচ বা চিহ্ন না ঘটে।
কিভাবে অর্ডার করবেন
- ওয়ার্কপিসে কোন শোষণ চিহ্ন (রাবার উপাদান) অবশিষ্ট নেই।
>রাবার উপাদান স্থানান্তর রোধ করতে বেলো প্যাডে পিক সংযুক্তি ইনস্টল করে ওয়ার্কপিস এবং রাবারের মধ্যে সরাসরি যোগাযোগ এড়িয়ে যায়। - ZP3 সিরিজের বেলো প্যাডের জন্য আদর্শ (ø4 থেকে ø16)
| ②প্যাড ব্যাস(মিমি) | |
| প্রতীক | প্রযোজ্য প্যাড |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③ সংযুক্তি উপাদান | |
| P | উঁকি |
| জিপি | পরিবাহী উঁকি |
| M | POM |
| জিএম | পরিবাহী POM |
- প্যাড দিয়ে অর্ডার করার সময় প্যাডের পার্ট নম্বরের নিচে নিচের মত "*" দিন। মনে রাখবেন যে প্যাড সংযুক্ত করা সংযুক্তির সাথে বিতরণ করা হয় না।
- সংযুক্তি পরিবাহী PEEK তৈরি করা হয়, প্যাড জন্য পরিবাহী উপাদান ব্যবহার করুন.
- সংযুক্তি ব্যবহার করার আগে পণ্য পরিষ্কার করুন।
- এই পণ্য মেশিনিং পরে পরিষ্কার করা হয় না. যদি পণ্যটি যে অবস্থায় পাঠানো হয় সেখানে ব্যবহার করা হয়, তবে অবশিষ্ট উপাদানগুলি কাজের টুকরোগুলিতে রেখে দেওয়া যেতে পারে। ব্যবহারের আগে পরিষ্কার করুন।
- হার্ড উপাদান সঙ্গে যোগাযোগ একটি সমস্যা হলে, এই পণ্য ব্যবহার করবেন না.
মাত্রা(মিমি)
সবুজ প্রতীক কাস্টমাইজড মডেল.
K
রজন সংযুক্তি
| মডেল | øA | øB | øC | D | P | অ্যাডাপ্টার প্যাড না |
||||||
|
② প্যাড dia |
③ প্যাড প্রকার |
④ প্যাড উপাদান |
② প্যাড dia |
③ প্যাড প্রকার |
④ প্যাড উপাদান |
|||||||
| ZP3 | 04 | K |
P জিপি M জিএম |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F জিএন জিএস |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
সংযুক্তি পরিবাহী PEEK তৈরি করা হয়, প্যাড জন্য পরিবাহী উপাদান ব্যবহার করুন.
রেফার করার জন্য মডেল: রেফার করার জন্য ZP3-08KGP অ্যাডাপ্টার প্যাড: ZP3-08BGN / ZP3-08BGS
প্যাড উপাদান এবং বৈশিষ্ট্য
⚪:সামান্য বা কোন প্রভাব নেই △:পরিস্থিতির উপর নির্ভর করে ব্যবহার করা যেতে পারে X:উপযুক্ত নয়
| প্যাড টাইপ | প্যাড ব্যাস (মিমি) | আবেদন | সাধারণ workpiece পৃষ্ঠতল এবং আকার | |||||||
| সমতল | তরঙ্গায়িত | তির্যক | বিভিন্ন উচ্চতা | উত্তল | তৈলাক্ত | |||||
|
|
|
|
|
|
|||||
| কমপ্যাক্ট পি বিজ্ঞাপন | সমতল (ইউ) |
|
ø1.5~ø3.5 | সমতল এবং বিকৃত পৃষ্ঠ সঙ্গে কাজের টুকরা শোষণ জন্য | ⚪ | X | X | X | X | X |
| খাঁজ সহ সমতল (ইউএম) |
|
ø4~ø16 | একটি workpiece জন্য যা বিকৃত হতে পারে | ⚪ | X | X | X | X | △ | |

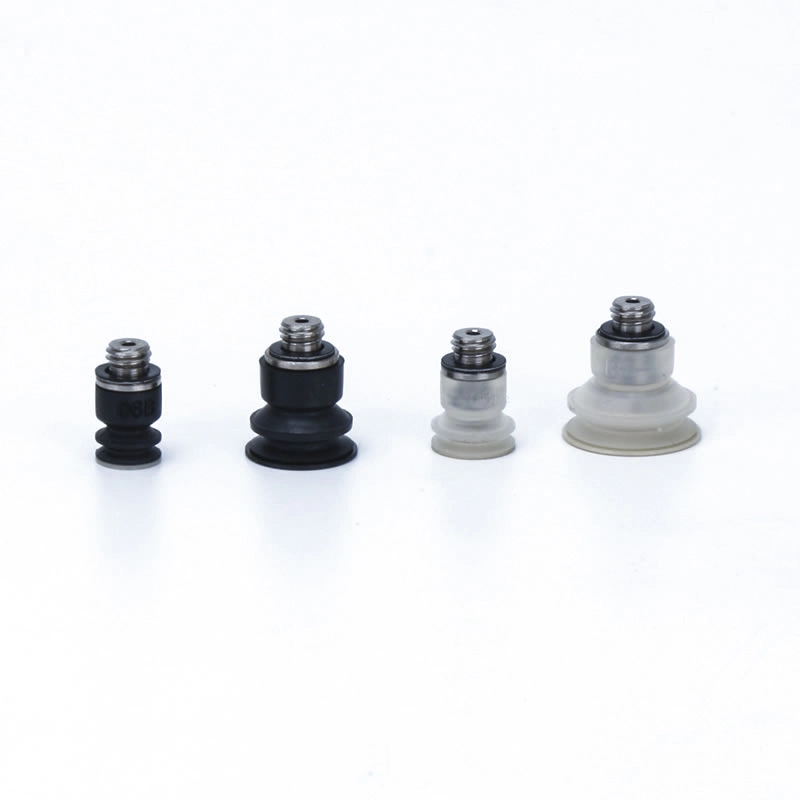

| বেলো (বি) |
|
ø4~ø16 | বাঁক পৃষ্ঠ সঙ্গে কাজের টুকরা শোষণ জন্য | ⚪ | △ | ⚪ | X | △ | X | |
প্যাড উপাদান এবং বৈশিষ্ট্য
⚪:সামান্য বা কোন প্রভাব নেই △:পরিস্থিতির উপর নির্ভর করে ব্যবহার করা যেতে পারে X:উপযুক্ত নয়
|
উপাদান
বৈশিষ্ট্য
|
প্রতীক | ডুরোমিটার HS (±5°) |
রঙ এর রাবার |
অপারেটিং তাপমাত্রা পরিসীমা (°সে) |
তেল প্রতিরোধ পেট্রল |
তেল প্রতিরোধ বেনজল |
বেস প্রতিরোধ |
এসিড প্রতিরোধ |
আবহাওয়াযোগ্যতা | ওজোন প্রতিরোধ |
ঘর্ষণ প্রতিরোধ |
জলরোধী | দ্রাবক প্রতিরোধ (বেনজিন, টলুইন) |
আবেদন |
| এনবিআর | N | 50 | কালো | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | সাধারণ কাজের স্থানান্তর, ঢেউতোলা বোর্ড, ব্যহ্যাবরণ প্লেট, আয়রন প্লেট এবং অন্যান্য |
| সিলিকন রাবার | S | 45 ~ 50 | সাদা | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | সেমিকন্ডাক্টর, ডাই-কাস্টিং থেকে সরানো, পাতলা কাজ, ফুড প্রসেসর |
| ইউরেথেন রাবার | U | 50 ~ 60 | বাদামী | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | ঢেউতোলা বোর্ড, আয়রন প্লেট, ব্যহ্যাবরণ প্লেট |
| FKM | F | 60 | কালো | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | রাসায়নিক কাজ |
| পরিবাহী এনবিআর | জিএন | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | সেমিকন্ডাক্টরের সাধারণ কাজ (স্ট্যাটিক ইলেক্ট্রিসিটি রেজিস্ট্যান্স) | |
| পরিবাহী সিলিকন rubbe | জিএস | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | সেমিকন্ডাক্টর (স্ট্যাটিক ইলেক্ট্রিসিটি) |
উপরোক্ত সারণী শুধুমাত্র বিষয় রাবার উপকরণ সাধারণ বৈশিষ্ট্য কভার. নীল প্রতীক কাস্টমাইজড মডেল।
বিভিন্ন শিল্প ক্ষেত্রে বায়ুসংক্রান্ত উপাদান (ভ্যাকুয়াম সাকশন কাপ) প্রয়োগের রূপরেখা
I. মূল শক্তি
২. শিল্প দ্বারা অ্যাপ্লিকেশন নিষ্কাশন
উঃ ঔষধ ও চিকিৎসা শিল্প
A.1: মূল প্রয়োজনীয়তা:পরিষ্কার এবং দূষণ-মুক্ত (FDA/GMP অনুবর্তী), মৃদু এবং ক্ষতিকর নয়, এবং ক্রস-দূষণ প্রতিরোধ
A.2 মূল পরিস্থিতি:
1. ফার্মাসিউটিক্যাল প্যাকেজিং: ওষুধের বোতল / ফার্মাসিউটিক্যাল প্লেট / ইনফিউশন ব্যাগ পিকআপ (ফুড গ্রেড সিলিকন সাকশন কাপ, কোন কণা ঝরানো)
2. মেডিকেল ডিভাইস সমাবেশ: অস্ত্রোপচারের যন্ত্রপাতি/মেডিকেল ক্যাথেটার/প্রস্থেসিস হ্যান্ডলিং এর টুকরা (নিয়ন্ত্রিত নেতিবাচক চাপ, বিকৃতি সুরক্ষা)
3. জৈবিক পরীক্ষাগার: পেট্রি ডিশ/সেন্ট্রিফিউজ টিউব/রিএজেন্ট কার্ড স্থানান্তর (রাসায়নিক প্রতিরোধী, জীবাণুমুক্ত সামঞ্জস্যপূর্ণ)
B. ইলেকট্রনিক্স এবং সেমিকন্ডাক্টর শিল্প
B.1 মূল প্রয়োজনীয়তা:অ্যান্টি-স্ট্যাটিক (10⁶-10¹¹Ω), নির্ভুল অবস্থান (ত্রুটি ≤0.01 মিমি), স্ক্র্যাচ প্রতিরোধের
B.2 মূল পরিস্থিতি:
1. চিপ/সেমিকন্ডাক্টর: ওয়েফার হ্যান্ডলিং, চিপ প্যাকেজিং (ছিদ্রযুক্ত সিরামিক/অ্যান্টি-স্ট্যাটিক সিলিকন সাকশন কাপ, ফেটে যাওয়া প্রতিরোধের জন্য অভিন্ন নেতিবাচক চাপ)
2. PCB/উপাদান: নমনীয় PCB, মাইক্রো কম্পোনেন্ট (0402 প্রতিরোধক) পৃষ্ঠ-মাউন্ট করা (পাতলা সিলিকন/জেল/মাইক্রো সাকশন কাপ কুঁচকে যাওয়া/ছিঁড়ে যাওয়া রোধ করতে)
3. ডিসপ্লে: LCD/OLED প্যানেল, টাচ গ্লাস গ্র্যাব (উচ্চ স্বচ্ছ উপাদান, কোন দাগ এবং স্ক্র্যাচ নেই)
C. অটোমোবাইল এবং অটো যন্ত্রাংশ শিল্প
C.1 মূল প্রয়োজনীয়তা:বড় সাকশন (একক সাকশন ডিস্ক ≥500N), মাল্টি-স্পেসিফিকেশন অ্যাডাপ্টেশন (ধাতু/প্লাস্টিক/গ্লাস), নন-স্লিপ
C.2 মূল পরিস্থিতি:
4. বডি ম্যানুফ্যাকচারিং: স্টিল প্লেট/ডোর ফ্রেম হ্যান্ডলিং ওয়েল্ডিং (বড় ব্যাসের রাবার/মাল্টি-সাকশন কাপ অ্যারে, অ্যান্টি-স্লিপ টেক্সচার)
5. গ্লাস / অভ্যন্তরীণ: উইন্ডস্ক্রিন ইনস্টলেশন, চামড়ার আসন পৃষ্ঠ স্থানান্তর (তাপমাত্রা প্রতিরোধী সিলিকন / স্পঞ্জ সাকশন কাপ, বিকৃতি সুরক্ষা)
6. যন্ত্রাংশ: ইঞ্জিন সিলিন্ডার বডি / গিয়ারবক্স হাউজিং গ্র্যাব (ভ্যাকুয়াম + মেকানিক্যাল লক, অ্যান্টি-ফল)
D. খাদ্য ও প্যাকেজিং শিল্প
D.1 মূল প্রয়োজনীয়তা:ফুড গ্রেড উপাদান (এফডিএ প্রত্যয়িত), পরিষ্কার করা সহজ, ক্রাশ প্রতিরোধী
D.2 মূল পরিস্থিতি:
1. খাদ্য হ্যান্ডলিং: বেকড পণ্য / তাজা মাংস / ফল বাছাই (কম সাকশন স্পঞ্জ সাকশন কাপ, গন্ধহীন এবং ধোয়া সহজ)
2. প্যাকেজিং অটোমেশন: প্যাকেজিং ব্যাগ খোলা, জীবাণুমুক্ত শক্ত কাগজ ছাঁচনির্মাণ (স্ট্যাটিক নির্মূল/মাল্টি-পয়েন্ট সাকশন, পাতলা/হার্ড প্যাকেজিংয়ের জন্য উপযুক্ত)
ই. লজিস্টিকস এবং গুদামজাতকরণ শিল্প
E.1 মূল প্রয়োজনীয়তা:দক্ষ অভিযোজন (মালের একাধিক স্পেসিফিকেশন), স্থিতিশীল চাপ, বিরোধী পতন
E.2 মূল পরিস্থিতি:
1. শক্ত কাগজ হ্যান্ডলিং: ই-কমার্স শক্ত কাগজ বাছাই (অ্যাডজাস্টেবল সাকশন অ্যারে, ভ্যাকুয়াম চাপ)
2. প্লেট/রোল: উড বোর্ড/প্লাস্টিক ফিল্ম রোল ট্রান্সফার (লং স্ট্রিপ/ক্যানুলার সাকশন কাপ, অফসেট প্রতিরোধের জন্য অভিন্ন শোষণ)
F. নতুন শক্তি এবং বিশেষ শিল্প
F.1 নতুন শক্তি (লিথিয়াম ব্যাটারি/পিভি):
1. লিথিয়াম ব্যাটারি প্লেট (অ্যান্টি-স্ট্যাটিক পোরাস সাকশন কাপ, অ্যান্টি-ডাস্ট), ফটোভোলটাইক গ্লাস (বড় সাকশন সিলিকন সাকশন কাপ, কোনও স্ক্র্যাচ নেই)
F.2 মুদ্রণ এবং কাগজ
1. কাগজ/মুদ্রিত পদার্থ ক্যাপচার (শোষক কাগজের উপাদান, ছিঁড়ে যাওয়া এবং কালি দূষণ রোধে সামান্য নেতিবাচক চাপ)
III. মূল অভিযোজন যুক্তির সারাংশ
| ওয়ার্কপিস বৈশিষ্ট্য | পিপেট অভিযোজন প্রোগ্রাম | অনুরূপ শিল্প পরিস্থিতি |
| পাতলা / ভঙ্গুর / নির্ভুলতা | সিলিকন/সিরামিক উপাদান, মাইক্রো নেগেটিভ চাপ, মাইক্রো সাকশন অগ্রভাগ | ইলেকট্রনিক সেমিকন্ডাক্টর, ফার্মাসিউটিক্যালস |
| ভারী আইটেম / বড় আকার | রাবার উপাদান, বড় ব্যাসের স্তন্যপান কাপ, মাল্টি-সাকশন কাপ অ্যারে | অটোমোবাইল, লজিস্টিক প্যানেল |
| স্বাস্থ্য/দূষণ প্রতিরোধ | খাদ্য/মেডিকেল গ্রেড সিলিকন, কাঠামো পরিষ্কার করা সহজ | ওষুধ, খাবার |
| নরম / অনিয়মিত পৃষ্ঠতল | স্পঞ্জ উপাদান, বিকৃত স্তন্যপান কাপ | গাড়ির অভ্যন্তরীণ, খাবার |
| অ্যান্টিস্ট্যাটিক প্রয়োজনীয়তা | অ্যান্টিস্ট্যাটিক সিলিকন, আয়ন বায়ু সহায়তা করে | ইলেকট্রনিক সেমিকন্ডাক্টর |
